Effektiv sandkontrol med Gravel Packing

Sandproduktion fra en olie- eller gasbrønd er et alvorligt problem, der kan forårsage erosion af udstyr, blokeringer i brønden og aflejringer i produktionsanlæg. For at imødegå dette er sandkontrolteknikker afgørende, og en af de mest etablerede og effektive metoder er kendt som 'Gravel Packing'. Formålet med denne teknik er at standse bevægelsen af formationssand ind i brøndboret, hvilket sikrer en stabil og langvarig produktion. En vellykket gravel pack fungerer som et robust filter nede i brønden, der holder formationssandet tilbage, mens olie eller gas frit kan strømme igennem. Denne artikel vil dykke ned i de tekniske aspekter af gravel packing, fra de grundlæggende principper til de forskellige placeringsmetoder og de kritiske faktorer, der sikrer en vellykket operation.

Grundprincipperne for en Effektiv Gravel Pack

For at en gravel pack kan fungere optimalt, skal tre grundlæggende krav være opfyldt. For det første skal gruset placeres direkte op imod formationen. Dette sikrer, at sandkorn, der løsner sig fra klippen, øjeblikkeligt bliver stoppet, før de kan komme ind i produktionsstrømmen. For det andet skal pakningen være helt uden hulrum. Da produktionsflowet udøver kræfter i retning af brøndboret, vil eventuelle tomrum i gruspakningen tillade, at både grus og formationssand kan bevæge sig og omarrangere sig, hvilket kompromitterer filterets integritet. For det tredje skal pakningen være tæt. Gruskornene skal hvile solidt på hinanden på en sådan måde, at de ikke kan flytte sig under produktion. En tæt og kompakt pakning er nøglen til en langvarig og pålidelig sandkontrol.

Metoder til Placering af Grus: En Teknisk Gennemgang

Valget af placeringsmetode er afgørende for succesen af en gravel pack-operation. Metoden afhænger af brøndens specifikke forhold, såsom hældning, længden af det perforerede interval og formationens egenskaber. De primære metoder er cirkulationspakning og klemning (squeeze packing).

Cirkulationspakning (Circulation Pack)

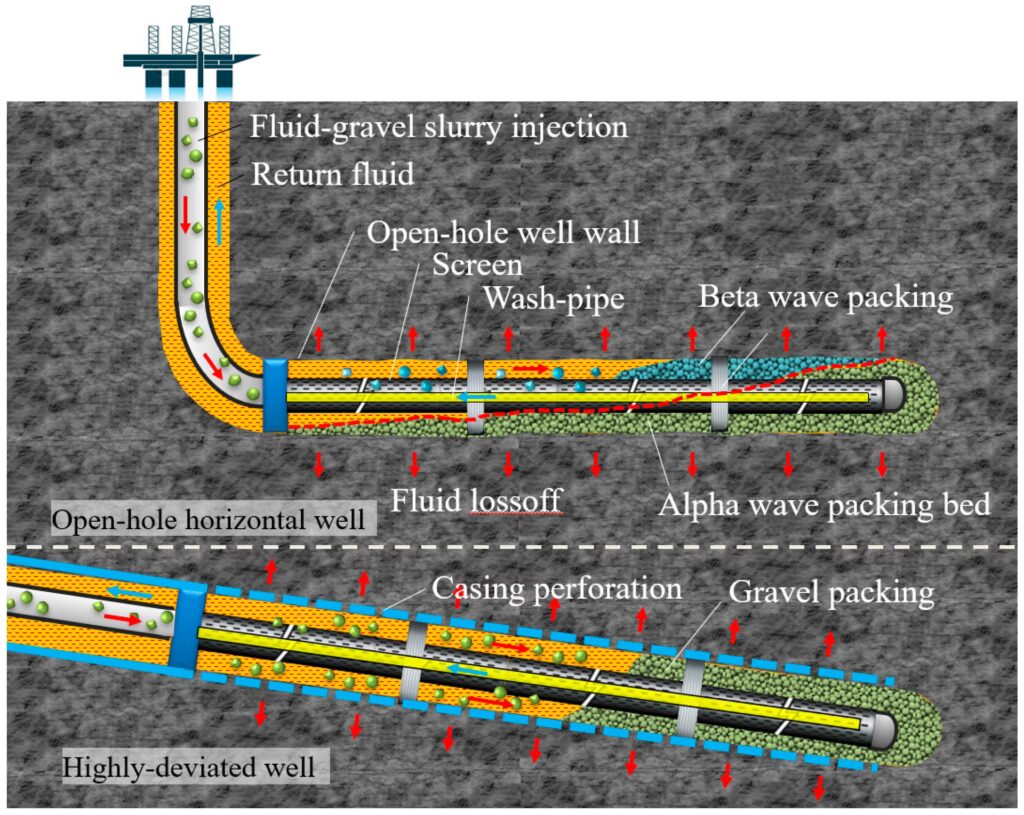

Målet med en cirkulationspakning er at fylde brøndens annulus (rummet mellem sien og foringsrøret) og perforeringer fra bunden og op. En grusopslemning – en blanding af grus og en bærervæske – pumpes ned i brønden. Returcirkulationen sker gennem et vaskerør (washpipe), der er placeret tæt på bunden af sien. Når opslemningen fylder annulus, begynder den at dehydrere (miste væske) ved bunden af sien. Efterhånden som gruset akkumuleres, øges trykfaldet for væsken, der skal ind i sien og op gennem vaskerøret. Dette øgede tryk tvinger mere af bærervæsken ud gennem perforeringerne og ind i formationen, hvilket hjælper med at pakke perforeringerne tæt med grus. Denne metode giver en mere kontrolleret og homogen opfyldning nedefra og op, hvilket minimerer risikoen for, at der dannes broer af grus, som kan efterlade upakkede sektioner længere nede i brønden. Cirkulationspakning er den anbefalede teknik til længere og stærkt afvigende brønde.

Klemning (Squeeze Pack)

I en 'squeeze pack' tvinges grusopslemningen til at dehydrere i perforationstunnelerne ved enten at lukke for returflowet eller ved at placere værktøjet i en specifik 'squeeze'-position. Dette sikrer, at grus placeres i eventuelle hulrum bag foringsrøret. Metoden fremmer dog en radial opbygning af grus i annulus, hvor grusknuder dannes ved indgangen til de pakkede perforeringer. Dette skaber en høj risiko for brodannelse, især hvis formationens permeabilitet er ujævn. En bro kan forhindre, at resten af annulus og perforeringerne nedenfor bliver pakket korrekt. Derudover kan der efterlades et tomrum under den nederste perforation, som kan føre til, at pakningen sætter sig og skaber nye tomrum andre steder. På grund af disse risici anbefales squeeze packs generelt kun til meget korte intervaller, typisk under 5 meter.

Forpakning af Perforeringer (Prepacking)

En avanceret teknik, der vinder frem, er at adskille processen med at pakke perforeringerne fra pakningen af annulus. Dette kaldes 'prepacking'. Ved at fylde perforationstunnelerne med grus umiddelbart efter perforering minimeres risikoen for, at tunnelerne kollapser eller bliver beskadiget af urene væsker. Efterfølgende kan annulus pakkes ved hjælp af en konventionel cirkulationsmetode. Denne todelte proces anses for at være den mest effektive metode til komplekse brønde med lange, stærkt afvigende zoner eller formationer med store kontraster i permeabilitet.

Kritiske Faktorer for en Succesfuld Operation

En vellykket gravel pack er ikke kun afhængig af den valgte metode, men også af omhyggelig kontrol med en række variabler før og under operationen. Disse kan opdeles i tre hovedkategorier:

• Mekaniske variabler: Dette omfatter valget af det rigtige udstyr. Størrelsen på sien, dimensionerne på vaskerøret og den generelle konfiguration af værktøjet nede i brønden skal være optimalt designet til den specifikke brønd.
• Hydrauliske variabler: Dette vedrører designet af den grusopslemning, der anvendes. Væskens viskositet, gruskoncentrationen og de kemiske egenskaber, der sikrer, at viskositeten nedbrydes efter placering, er alle afgørende for, at gruset transporteres effektivt og pakkes tæt.
• Operationelle variabler: Dette dækker selve udførelsen af jobbet. Pumpehastigheder, trykovervågning og kontrol med væsketab (leak-off) til formationen skal styres præcist i realtid. For eksempel skal pumpehastigheden under en cirkulationspakning være høj nok til at transportere gruset effektivt, men lav nok til at give tid til, at perforeringerne kan blive fyldt.

Et særligt operationelt fænomen, der skal undgås, er "U-tubing". Dette sker, når den tungere grusopslemning falder frit ned gennem arbejdsstrengen på grund af densitetsforskellen til den lettere brøndvæske. Dette skaber tomrum i arbejdsstrengen og fører til tab af volumetrisk kontrol, hvilket kan resultere i en mislykket pakning. For at forhindre dette opretholdes et positivt tryk ved brøndhovedet under pumpning.

Efter Operationen: Verifikation og Rapportering

Når den primære placering er afsluttet, og der opnås et 'screen-out' (en skarp trykstigning, der indikerer, at annulus er fuld), stoppes pumpningen. Et langsomt trykfald er et godt tegn, da det indikerer, at væsken har svært ved at trænge igennem den tætpakkede grus. Screen-out bør altid genbekræftes efter kort tid for at sikre, at der ikke var tale om en for tidlig brodannelse, som siden er kollapset. Eventuel overskydende opslemning i arbejdsstrengen cirkuleres derefter ud. Præcis måling af mængden af returneret grus er vigtig for at kunne estimere, hvor meget grus der er blevet placeret bag foringsrøret – en nøgleindikator for operationens succes. Nøjagtig og detaljeret rapportering er afgørende for at kunne analysere og forbedre fremtidige gravel packing-operationer.

Ofte Stillede Spørgsmål om Gravel Packing

Hvad er den primære funktion af en gravel pack?

Den primære funktion er at forhindre formationssand i at trænge ind i brøndboret. Den fungerer som et nedihuls filter, der stabiliserer formationen omkring brønden og beskytter produktionsudstyr mod erosion og blokeringer.

Er gravel packing altid den bedste løsning til sandkontrol?

Gravel packing er en meget robust og udbredt metode, men valget af sandkontrol afhænger af de specifikke reservoirforhold. I nogle tilfælde kan andre metoder som f.eks. kemisk sandkonsolidering eller specialiserede sandskærme (standalone screens) være mere passende.

Hvilke faktorer bestemmer valget af grusstørrelse?

Valget af grusstørrelse er kritisk. Gruset skal være stort nok til at skabe en højpermeabel kanal for olie og gas, men samtidig lille nok til effektivt at stoppe de meget finere formationssandkorn. Valget baseres på en detaljeret analyse af kornstørrelsesfordelingen i formationssanden.

Hvad sker der, hvis en gravel pack mislykkes?

Hvis en gravel pack mislykkes, kan det føre til sandproduktion, hvilket kan forårsage hurtig erosion af ventiler og rør, blokering af produktionsrøret og i værste fald tab af brønden. En mislykket operation er ofte dyr og kompliceret at udbedre.

Afslutningsvis er gravel packing en fundamental ingeniørdisciplin inden for brøndfærdiggørelse, der kræver omhyggelig planlægning, præcis udførelse og en dyb forståelse af mekaniske, hydrauliske og operationelle faktorer. Når det udføres korrekt, er det en yderst effektiv teknik til at sikre en lang, stabil og profitabel levetid for olie- og gasbrønde i sandproducerende formationer.
