Gradientoperatoren: En Dybdegående Forklaring

Gradientoperatoren, ofte symboliseret ved nabla-tegnet (∇), er et fundamentalt begreb inden for matematik, fysik og datalogi, især inden for billedbehandling. I sin enkleste form kan man tænke på gradienten som en generalisering af begrebet 'hældning' fra en enkelt variabel til funktioner med flere variable. Mens hældningen af en linje fortæller os, hvor stejl den er, fortæller gradienten af en funktion os retningen for den stejleste stigning og hvor stejl denne stigning er på et givet punkt. Denne egenskab gør den utroligt nyttig til at analysere, hvordan værdier ændrer sig i et rum, hvilket er kernen i mange videnskabelige og tekniske applikationer.

Selvom det kan lyde abstrakt, har gradientoperatoren meget konkrete anvendelser. Forestil dig et topografisk kort, hvor højden er en funktion af de geografiske koordinater (x, y). Gradienten i et hvilket som helst punkt på kortet vil være en vektor, der peger direkte op ad den stejleste bakke, og længden af denne vektor vil angive, hvor stejl bakken er. På samme måde kan man i billedbehandling se et billede som en funktion, hvor intensiteten af lys er afhængig af pixelkoordinater. Her bruges gradienten til at finde kanter og konturer, som er de steder, hvor billedets intensitet ændrer sig mest brat.

Den Kontinuerlige Gradient og Dens Egenskaber

Kernen i mange anvendelser, såsom kantdetektering, er selvfølgelig gradientoperatoren, ∇. For en kontinuerlig funktion i to dimensioner, f_c(x,y), som repræsenterer et billede, er gradienten defineret som en vektor:

∇f_c(x, y) = (∂f_c(x, y) / ∂x)i_x + (∂f_c(x, y) / ∂y)i_y

Her er i_x og i_y enhedsvektorer i henholdsvis x- og y-retningen. Det er vigtigt at bemærke, at gradienten er en vektor, hvilket betyder, at den har både en størrelse (magnitude) og en retning. Størrelsen, |∇f_c(x, y)|, måler den maksimale ændringshastighed i intensiteten på et givet sted (x, y). Retningen er den retning, hvor intensiteten stiger mest – den peger med andre ord 'op ad bakke'.

For at skabe en kantdetektor kan man finde de lokale ekstrema (maksima eller minima) af gradienten. Mere specifikt ser man ofte på de lokale maksima af gradientens størrelse, som beregnes ved hjælp af Pythagoras' sætning:

|∇f_c(x, y)| = √((∂f_c(x, y) / ∂x)² + (∂f_c(x, y) / ∂y)²)

Udfordringen ligger i, hvordan man definerer 'lokal'. Hvis man søger efter maksima i et 2D-nabolag, ender man ofte med isolerede punkter i stedet for sammenhængende kanter. Dette skyldes, at gradientens størrelse sjældent er konstant langs en kant. For at konstruere hele kantkonturer er det mere effektivt at anvende søgningen i et 1D-nabolag – altså langs et linjesegment, der krydser kanten. Her bliver det punkt med den lokalt maksimale gradientstørrelse identificeret som kantpunktet.

Processen for Kantdetektering: Fra Gradient til Kontur

Den mest almindelige metode til at omdanne et gradientbillede til klare kantsegmenter eller konturer består af to hovedtrin: tærskelsætning og udtynding.

Trin 1: Tærskelsætning (Thresholding)

I dette trin sammenlignes gradientens størrelse i hvert punkt med en foruddefineret tærskelværdi, T. Alle punkter, der opfylder kriteriet |∇f_c(x, y)| ≥ T, klassificeres som potentielle kantpunkter. Resultatet af dette trin er typisk brede bånd eller striber af punkter, hvor billedintensiteten ændrer sig markant. Valget af T er en afvejning: En høj værdi af T reducerer støj, men kan fjerne svagere, reelle kanter, hvilket fører til fragmenterede konturer. En lav værdi af T fanger flere detaljer og skaber mere sammenhængende kanter, men øger samtidig risikoen for at inkludere falske kanter forårsaget af støj i billedet.

Trin 2: Udtynding (Thinning) ved Ikke-Maksimal Undertrykkelse

Da målet normalt er at have kanter med nul bredde (eller en enkelt pixel i digitale billeder), er det nødvendigt med et efterfølgende behandlingstrin for at gøre de brede bånd tyndere. Den bedste metode til dette er kendt som 'ikke-maksimal undertrykkelse' (non-maximum suppression). Princippet er at undertrykke ethvert potentielt kantpunkt, hvis gradientstørrelse ikke er et lokalt maksimum. En effektiv tilgang er kun at tjekke i én retning: gradientens egen retning. Dette svarer til at søge vinkelret på selve kanten. De punkter, der overlever denne undertrykkelse, klassificeres som de endelige kantpunkter. Denne metode er både effektiv, da den undgår at søge i flere retninger, og den har tendens til at producere kanter med god lokaliseringsnøjagtighed.

Rækkefølgen af disse to trin kan byttes om. Hvis tærskelsætning udføres først, kan beregningsomkostningerne ved udtynding reduceres betydeligt, da færre punkter skal behandles. Men ved at udføre udtynding først får man ofte en bedre forudsigelighed af, hvor mange kantpunkter der vil blive produceret for en given tærskelværdi.

Gradienten i Vektoranalyse

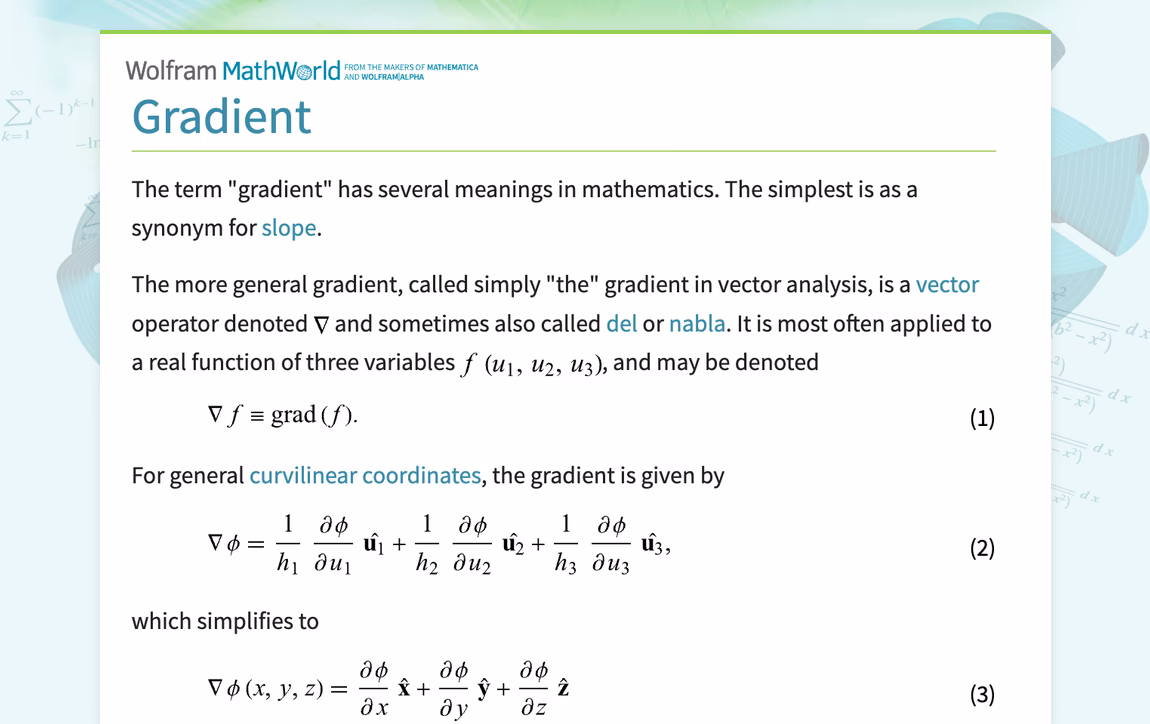

Ud over billedbehandling er gradienten en central operator i vektoranalyse. Her anvendes den på et skalarfelt (en funktion, der tildeler en skalarværdi til hvert punkt i rummet) for at producere et vektorfelt. Gradientoperatoren, også kaldet del eller nabla (∇), anvendes oftest på en reel funktion af tre variable, f(x, y, z).

I kartesiske koordinater er gradienten givet ved:

∇f = (∂f/∂x)i + (∂f/∂y)j + (∂f/∂z)k

Vektoren ∇f har to afgørende egenskaber:

1. Retning: Den peger i den retning, hvor den retningsafledede har den største værdi. Det er altså retningen for den hurtigste stigning af funktionen f.
2. Størrelse: Dens størrelse, |∇f|, er værdien af denne maksimale retningsafledede.

En anden vigtig egenskab er, at gradientvektoren ∇f i et punkt altid er vinkelret på niveaukurven (i 2D) eller niveaufladen (i 3D), der går gennem det pågældende punkt. Dette er en fundamental sammenhæng mellem gradienten og funktionens geometri.

Approksimationer og Beregningsmæssige Overvejelser

Beregningen af gradientens størrelse involverer en kvadratrod, hvilket kan være beregningsmæssigt dyrt. Derfor anvendes der sommetider approksimationer for at reducere beregningsbyrden. Disse approksimationer kan dog ændre gradientens egenskaber, f.eks. dens isotropi (rotationssymmetri).

Sammenligning af Gradient-Approksimationer

Den sande gradientstørrelse er isotropisk, hvilket betyder, at den er lige følsom over for kanter i alle retninger. Dette er en ønskværdig egenskab. Approksimationerne er ikke isotropiske og er mest præcise for rent horisontale og vertikale kanter, mens de introducerer fejl for diagonale kanter.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den simple betydning af en gradient?

I sin mest grundlæggende forstand er en gradient en generalisering af begrebet 'hældning'. For en funktion med flere variable angiver gradienten retningen for den stejleste stigning samt størrelsen af denne stigning.

Hvorfor er gradientoperatoren vigtig i billedbehandling?

Den er fundamental for kantdetektering. Kanter i et billede er steder, hvor lysintensiteten ændrer sig brat. Gradientens størrelse er stor i disse områder, hvilket gør det muligt at identificere og fremhæve konturerne af objekter i billedet.

Er gradientens størrelse altid den samme, uanset hvordan man ser på den?

Ja, den teoretiske, kontinuerlige gradientstørrelse er 'isotropisk', hvilket betyder, at den er rotationssymmetrisk og giver det samme resultat uafhængigt af koordinatsystemets orientering. Dog kan de beregningsmæssige approksimationer, der sommetider bruges for at spare computerkraft, miste denne egenskab og blive mere følsomme over for kanter i bestemte retninger.

Hvad er Laplacian-operatoren?

Når man tager divergensen af gradienten af en funktion, får man en ny operator kaldet Laplacian-operatoren (∇²). Den er en skalar operator og bruges også i mange områder af fysik og billedbehandling, for eksempel til at detektere områder med hurtige intensitetsændringer.
