Guide til Symboler for Kontrolventiler på P&ID

I den komplekse verden af industrielt design og drift er klar og utvetydig kommunikation afgørende for sikkerhed og effektivitet. Ingeniører og teknikere bruger et specialiseret visuelt sprog til at designe, bygge og vedligeholde processystemer. Et af de mest fundamentale elementer i dette sprog er symbolerne for kontrolventiler. Disse symboler bruges på tekniske tegninger til præcist at identificere typen af ventil, der kræves til en bestemt funktion. At forstå disse symboler er ikke kun en teknisk færdighed; det er en nødvendighed for at sikre, at et anlæg fungerer som planlagt, fra den indledende designfase til den daglige drift.

Hvad er et P&ID (Piping and Instrumentation Diagram)?

Før vi dykker ned i de specifikke ventilsymboler, er det vigtigt at forstå den kontekst, de optræder i: P&ID'et. Et P&ID, eller Rør- og Instrumenteringsdiagram, er en detaljeret teknisk tegning, der illustrerer alle rørledninger, udstyr, ventiler og instrumenter i et processystem. Man kan betragte det som et detaljeret vejkort over et procesanlæg.

Processen starter typisk hos en anlægsingeniør, som designer flowet af væsker og gasser i et system. Ingeniøren skaber et P&ID, der viser præcis, hvordan de forskellige komponenter skal forbindes, og hvilken type udstyr der skal bruges. Dette diagram er ikke bare en skitse; det er et juridisk og teknisk bindende dokument, der danner grundlag for hele projektet.

Når P&ID'et er færdiggjort og godkendt, overføres det til indkøbsafdelingen. Deres opgave er at indhente tilbud fra forskellige leverandører og købe alt det specificerede udstyr – fra store tanke og pumper til de mindste ventiler. Hver eneste komponent er valgt på baggrund af de specifikationer, der er angivet på P&ID'et.

Herefter bliver udstyret fremstillet, pakket og sendt til anlægget. På stedet er det op til et hold af produktionsledere, formænd og operatører at installere alt udstyret i nøje overensstemmelse med P&ID'et. Diagrammet fungerer som deres installationsmanual og sikrer, at alt bliver samlet korrekt. Uden et præcist P&ID ville processen være kaotisk og fyldt med risiko for fejl, der kunne føre til ineffektiv drift, dyre nedbrud eller endda farlige situationer.

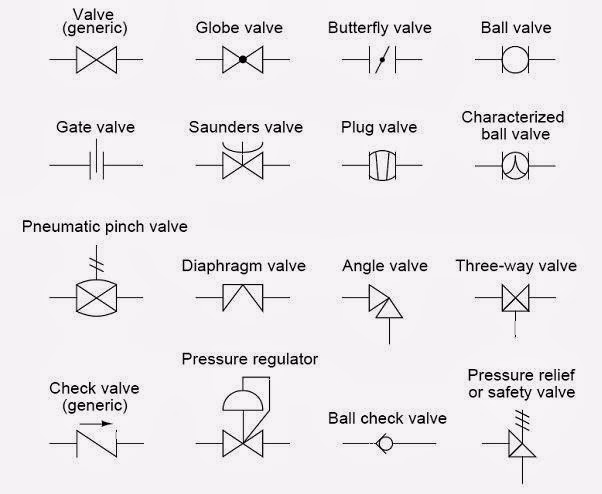

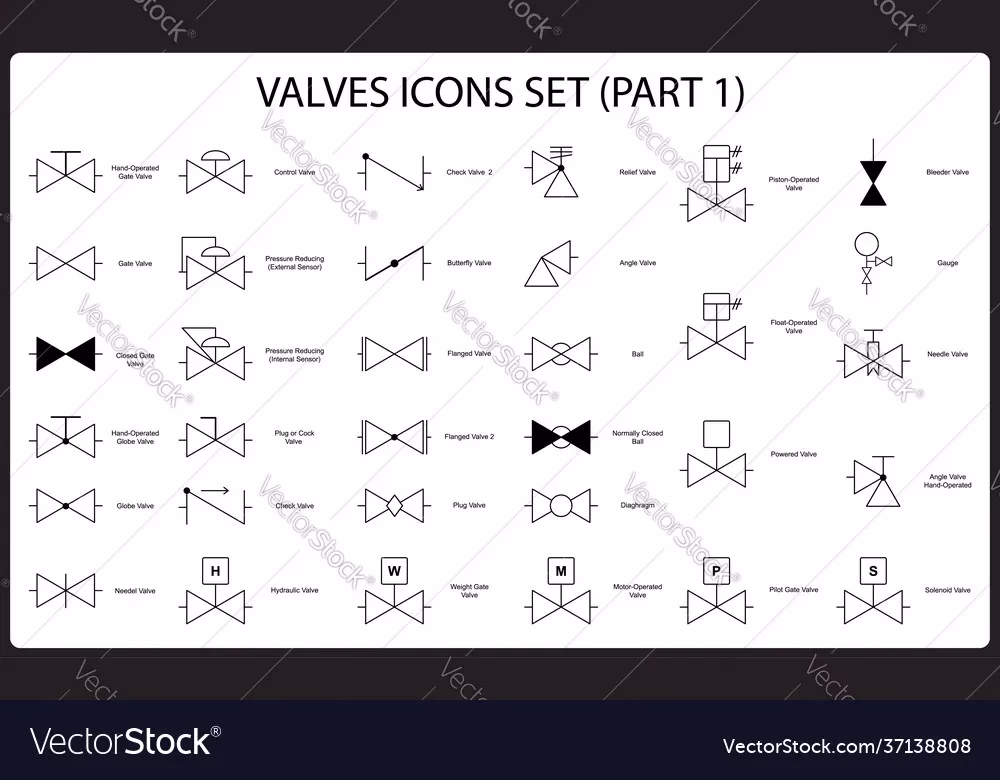

De Mest Almindelige Symboler for Kontrolventiler

Hvert P&ID har sin egen tegnforklaring, der definerer de specifikke symboler, der anvendes. Selvom der kan være små variationer mellem virksomheder, er de fleste symboler standardiserede for at sikre universel forståelse. Nedenfor gennemgås nogle af de mest almindelige typer af kontrolventiler og deres funktioner.

Forskellige Ventiltyper og Deres Anvendelse

• Skydeventil (Gate Valve): Denne ventil fungerer som en port, der løftes op for at åbne og sænkes for at lukke. Den er designet primært til fuldt åben eller fuldt lukket service (on/off) og er ikke velegnet til at regulere flow, da delvis åbning kan forårsage vibrationer og slid.
• Sædeventil (Globe Valve): I modsætning til en skydeventil er sædeventilen ideel til at regulere (drosle) flowet. Væsken følger en S-formet bane gennem ventilen, hvilket giver præcis kontrol over flowhastigheden. Denne design medfører dog et større tryktab end i en skydeventil.
• Kuglehane (Ball Valve): En kuglehane bruger en roterende kugle med et hul i midten. Når hullet er på linje med røret, er ventilen åben. En kvart omdrejning lukker ventilen. De er kendt for at være holdbare, pålidelige og give en tæt lukning, selv efter lang tids inaktivitet. De er også velegnede til on/off-applikationer.
• Keglehane (Plug Valve): Ligner en kuglehane, men bruger en cylindrisk eller konisk "kegle" med en slids. De er simple, effektive og ofte brugt i applikationer med slam eller væsker med faste partikler.
• Spjældventil (Butterfly Valve): Denne ventil regulerer flow ved hjælp af en skive, der roterer i flowstrømmen. De er hurtige at betjene, lette og relativt billige. De bruges både til on/off og til regulering, især i store rørdiametre.
• Membranventil (Diaphragm Valve): Her bruges en fleksibel membran til at åbne, lukke eller regulere flowet. Membranen isolerer ventilens bevægelige dele fra procesvæsken, hvilket gør den ideel til korrosive eller sanitære applikationer.
• Kontraventil (Check Valve): Denne ventil er designet til at tillade flow i kun én retning. Den åbner automatisk, når der er tryk i den korrekte retning, og lukker for at forhindre tilbageløb. Den er en afgørende sikkerhedskomponent i mange systemer.

Detaljer og Specifikationer på P&ID

Et ventilsymbol alene er sjældent nok. For at specificere en ventil fuldstændigt tilføjer ingeniører ofte yderligere detaljer direkte under symbolet på P&ID'et. Disse noter giver afgørende information til indkøbere og installatører.

Eksempler på sådanne detaljer kan omfatte:

• Størrelse: Rørets nominelle diameter, f.eks. 2" eller DN50.
• Trykklasse: Ventilens maksimale trykklassificering, f.eks. ANSI 300 eller PN16.
• Tilslutningstype: Hvordan ventilen forbindes til røret. Almindelige typer er RF (Raised Face Flange), NPT (Threaded) eller BW (Butt Weld).
• Funktion eller materiale: Specifikke egenskaber ved ventilen.

For eksempel kan en note som 2" 300 RF PB under et ventilsymbol fortolkes som: En ventil til et 2-tommers rør, med en ANSI 300 trykklasse, Raised Face flangetilslutning, og af typen Piston-Balanced (stempel-balanceret).

Forståelse af 2-positionsventiler

En vigtig kategori af ventiler er retningsventiler, ofte beskrevet som "2-vejs, 2-positions". Dette betyder simpelthen, at ventilen har to tilslutninger til rør (2-vejs) og kan være i to forskellige tilstande (2-positioner), typisk åben eller lukket.

Symbolerne for disse ventiler viser ofte to kasser, der repræsenterer de to positioner. Det er en standardkonvention altid at tegne ventilen i dens deaktiverede, eller "hvile"-tilstand. Dette fører til to vigtige definitioner:

• Normalt Lukket (NC - Normally Closed): I sin hviletilstand (f.eks. når der ikke er strøm til en solenoid, eller en fjeder holder den på plads) er ventilen lukket og blokerer for flow. Den skal aktiveres for at åbne. Dette er en almindelig fail-safe position for at forhindre uønsket flow i tilfælde af strømsvigt.
• Normalt Åben (NO - Normally Open): I sin hviletilstand er ventilen åben og tillader flow. Den skal aktiveres for at lukke.

Aktiveringsmetoden vises også symbolsk. En manuelt betjent ventil kan vises med et håndtag, mens en elektrisk aktiveret ventil (solenoidventil) vises med et symbol for en spole. En hydraulisk eller pneumatisk aktiveret ventil vises med symboler, der indikerer fluid- eller lufttryk.

Tabel over Ventilegenskaber

Ofte Stillede Spørgsmål (FAQ)

Hvorfor er standardiserede symboler vigtige i industrien?

Standardiserede symboler sikrer, at ingeniører, teknikere og operatører over hele verden kan læse og forstå tekniske diagrammer uden misforståelser. Dette er afgørende for at undgå fejl i design, indkøb og installation, hvilket forbedrer sikkerheden og effektiviteten markant.

Hvad er forskellen på en kuglehane og en sædeventil?

Den primære forskel ligger i deres funktion. En kuglehane er bedst til hurtig on/off-kontrol med minimalt tryktab, mens en sædeventil er designet til præcis regulering af flowhastigheden, men med et højere tryktab som konsekvens.

Hvem har ansvaret for at P&ID'et følges?

Ansvaret er delt. Design-ingeniøren er ansvarlig for at skabe et korrekt og præcist diagram. Indkøbsafdelingen er ansvarlig for at købe det korrekte udstyr. Installationsteamet på stedet (formænd, operatører) er ansvarlige for at installere udstyret nøjagtigt som vist på diagrammet. Kvalitetskontrol og projektledelse sikrer, at alle led overholder planen.

Hvad betyder "fail-safe" i forbindelse med ventiler?

"Fail-safe" refererer til ventilens standardposition i tilfælde af et systemsvigt, f.eks. strømafbrydelse eller tab af styresignaltryk. En ventil kan være designet til at "fejle åben" (fail-open) eller "fejle lukket" (fail-closed, f.eks. en NC-ventil). Valget afhænger af, hvad der er den sikreste tilstand for processen. For eksempel vil en ventil, der tilfører kølevand til en reaktor, typisk være designet til at fejle åben for at undgå overophedning.
