Diagnose og Behandling af Industrielle Systemer

I den moderne industrielle verden er komplekse maskiner og automationssystemer livsnerven i enhver produktionsfacilitet. Ligesom den menneskelige krop kræver disse systemer konstant overvågning, præcis diagnose og omhyggelig vedligeholdelse for at sikre optimal ydeevne og lang levetid. At ignorere små symptomer kan føre til alvorlige 'sygdomme' i systemet, hvilket resulterer i dyre nedbrud og tabt produktion. Her træder EcoStruxure Operator Terminal Expert ind som et avanceret 'medicinsk' værktøj, der giver ingeniører og teknikere mulighed for at agere som 'læger' for deres maskiner. Denne platform giver dem de nødvendige instrumenter til at oprette en detaljeret 'patientjournal', overvåge vitale tegn i realtid og implementere en effektiv 'behandlingsplan' for at holde hele systemet i topform. At mestre dette værktøj er essentielt for at sikre den generelle sundhed og effektivitet i et produktionsmiljø.

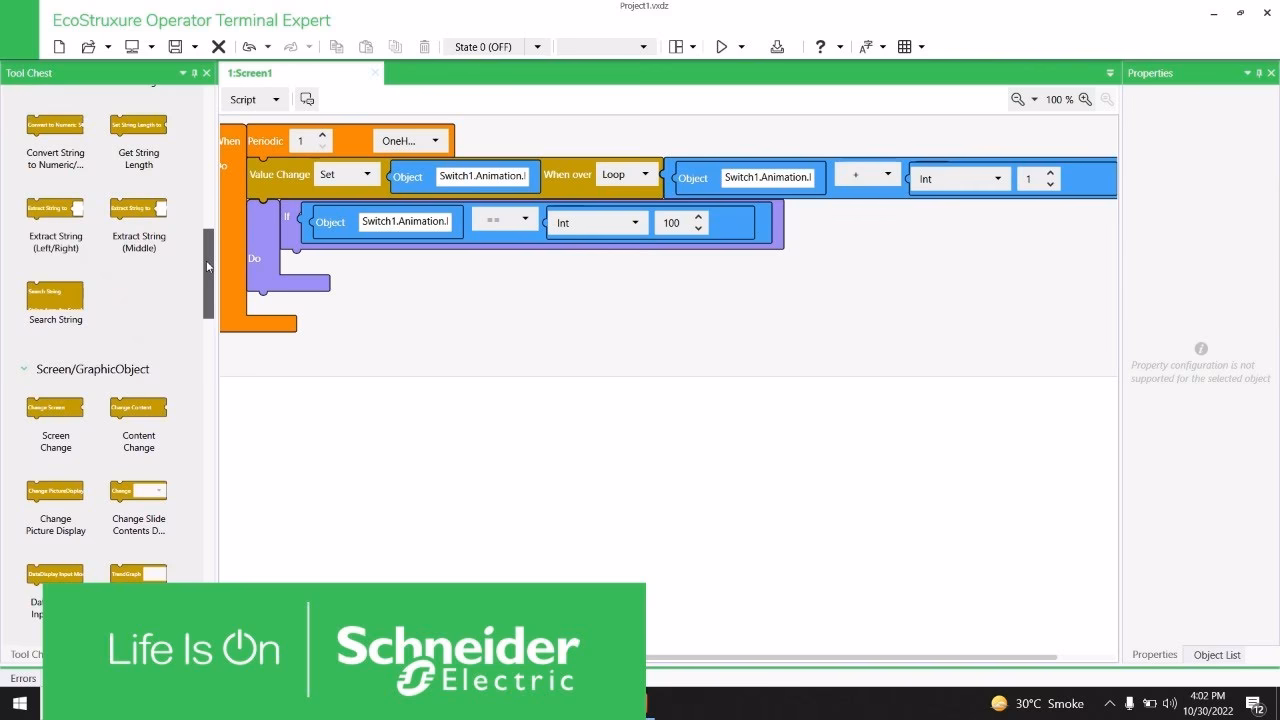

Den Indledende Konsultation: Oprettelse af en Patientjournal

Før enhver behandling kan påbegyndes, skal en læge oprette en grundig journal for patienten. På samme måde er det første skridt i at sikre dit systems velvære at oprette et nyt projekt i EcoStruxure Operator Terminal Expert. Dette projekt fungerer som maskinens centrale patientjournal, hvor al information om dens tilstand, konfiguration og 'behandlingshistorik' gemmes.

Processen starter med at forberede 'arkivskabet'. Du skal oprette en systemmappe på din computer, for eksempel C:\Exchange_local. Denne mappe fungerer som hospitalets centrale arkiv, hvor alle patientjournaler (systemprojekter) opbevares sikkert og er tilgængelige for forskellige 'specialister' (brugere eller softwareprogrammer).

Når arkivet er klar, kan du oprette selve journalen:

1. Start EcoStruxure Operator Terminal Expert: Åbn softwaren, som er dit 'lægekontor'.
2. Åbn det eksisterende projekt: Hvis du allerede har en grundlæggende fil for maskinen, skal du åbne den. Dette svarer til at hente en eksisterende patients data.
3. Åbn System Explorer: Klik på knappen 'Show System Explorer'. Dette er din gateway til det centrale 'patientarkiv'.
4. Angiv arkivets placering: I feltet 'System Location' skal du indtaste stien til den mappe, du oprettede tidligere (f.eks. C:\Exchange_local).
5. Opret en ny systemjournal: Klik på 'Create System Project'. Giv journalen et unikt navn, f.eks. 'System1', og eventuelt en beskrivelse. Dette er som at give en ny patient et journalnummer.
6. Tilføj den aktuelle 'patient' til journalen: Klik på 'Add Current Project'. Dit åbne projekt bliver nu en del af den overordnede systemjournal, hvilket gør det muligt at dele data og konfigurationer. Et lille ikon vil nu vise, at du arbejder i 'systemtilstand', hvilket indikerer, at du er forbundet til det centrale arkiv.

Forbindelse til Hjernen: Konfiguration af Styreenheden

For at stille en korrekt diagnose er det afgørende at have direkte adgang til patientens hjerne. I et industrielt system er 'hjernen' controlleren (PLC'en), som styrer alle maskinens handlinger. Konfigurationen af denne controller i dit projekt er som at tilslutte avanceret EKG- og EEG-udstyr for at overvåge hjernens signaler i realtid.

Følg disse trin for at etablere forbindelsen:

1. Tilføj den korrekte 'driver': I 'Project Explorer' skal du navigere til 'System Architecture > Target > Driver' og klikke på '+Driver'. Dette er som at vælge det rigtige stik til dit medicinske udstyr. Vælg 'Schneider Electric' som producent og 'SoMachine Network' som driver.
2. Tilføj selve 'udstyret': I 'System Architecture'-visningen skal du klikke på '+Equipment'. Dette tilføjer en ny enhed, som repræsenterer den controller, du vil overvåge.
3. Konfigurer enhedens egenskaber: Vælg den nye enhed og brug 'Properties'-panelet til at indtaste de specifikke detaljer.
4. Giv enheden et unikt navn: Omdøb enheden til noget meningsfuldt, f.eks. navnet på selve controlleren. Dette navn vil blive brugt som et præfiks for alle de 'vitale tegn' (symboler), du importerer, så det er vigtigt, at det er unikt og let genkendeligt, ligesom et patient-ID.
5. Definér den præcise adresse: For at etablere en klar kommunikationslinje skal du indtaste controllerens 'NodeName' eller 'IP Address'. Denne information findes i EcoStruxure Machine Expert Logic Builder og svarer til at have den præcise adresse til patientens nervesystem.

Aflæsning af Vitale Tegn: Import af Symboler

Når udstyret er tilsluttet, er det tid til at aflæse patientens vitale tegn. I denne kontekst er 'symbolerne' de data-punkter, der repræsenterer maskinens tilstand – temperatur, tryk, hastighed, position osv. Dette er de digitale symptomer, som du skal analysere. Ved at importere symbolkonfigurationen fra controlleren får du en live-feed af disse vitale tegn direkte ind i din 'patientjournal'.

Sådan importerer du 'symptomlisten':

1. Gå til symbol-linkning: I 'Project Explorer' vælger du 'Variables > Symbol Link' og klikker på '+Symbol'.
2. Vælg den rigtige 'patient' og format: Fra 'Equipment Name'-listen vælger du den controller, du lige har konfigureret. Vælg 'SoMachine Symbol File' som format. Klik derefter på 'Import'.
3. Vælg controlleren fra listen: En dialogboks vil vise de tilgængelige enheder. Vælg den korrekte controller og klik OK.

Resultatet er, at alle variabler (de vitale tegn) fra controlleren nu importeres og vises i dit projekt. Du kan nu bruge disse data til at opbygge skærme, alarmer og grafer, der visualiserer maskinens helbredstilstand for operatøren.

Sammenligningstabel: Teknisk Sprog vs. Medicinsk Analogi

Hvem Kan Blive 'Industriel Læge'?

Ligesom det kræver uddannelse at blive læge, kræver det også træning at kunne udnytte det fulde potentiale i EcoStruxure Operator Terminal Expert. Der findes specialiserede kurser designet til at uddanne nye 'industrielle læger' og give dem den nødvendige viden til at udføre en effektiv behandling af deres systemer. Disse kurser er ideelle for personer, der er nye i faget, eller for erfarne teknikere, der ønsker at opdatere deres færdigheder.

Et typisk kursusindhold kan sammenlignes med moduler på et medicinstudie:

• Oprettelse af en simpel 'journal' (projekt): Grundlæggende anatomi og patientoprettelse.
• Mål-egenskaber og perifert 'udstyr': Forståelse for de forskellige typer af diagnostisk udstyr.
• Skærm- og indholdsdesign: Lær at designe en overskuelig patientmonitor, der tydeligt viser de vigtigste vitale tegn.
• Dynamisk datavisning: Teknikker til at vise live-data, så man kan reagere hurtigt på ændringer i patientens tilstand.
• Sikkerhed & Alarmer: Opsætning af 'hjertealarmer' og andre kritiske advarsler, der informerer operatøren om akutte problemer.
• Simulering og overførsel: Træning i et sikkert miljø, før man anvender behandlingen på den 'levende' maskine.
• Datalogning: Lær at føre en detaljeret log over patientens historik for at kunne analysere langsigtede tendenser.

Kompatibelt 'Hospitalsudstyr'

Ethvert moderne hospital har brug for en række forskellige monitorer og skærme, der er tilpasset forskellige situationer. På samme måde er EcoStruxure Operator Terminal Expert-softwaren kompatibel med et bredt udvalg af 'patientmonitorer' (terminaler). Dette sikrer, at du kan vælge det rette udstyr til netop din applikation, uanset om det er en lille skærm ved en simpel maskine eller en stor, avanceret industriel pc, der overvåger en hel produktionslinje.

Kompatibelt udstyr omfatter blandt andet:

• Harmony GTU/GTUX/STO7/GTO terminaler
• Harmony ST6/STM6 terminaler
• Harmony iPCs og andre PC-baserede systemer

Denne fleksibilitet gør det muligt at skræddersy 'overvågningsstationen' til de specifikke behov, som hver 'patient' har.

Ofte Stillede Spørgsmål fra 'Klinikken'

Hvordan starter jeg en ny 'behandlingsplan' (projekt)?

Du starter med at oprette en central systemmappe ('arkiv'). Derefter åbner du EcoStruxure Operator Terminal Expert, bruger 'System Explorer' til at oprette et nyt systemprojekt i mappen, og til sidst tilføjer du dit aktuelle HMI-projekt til dette systemprojekt. Dette centraliserer din 'patientjournal'.

Kan dette 'diagnostiske værktøj' tale med andre 'specialister' (systemer)?

Ja, netop. Ved at oprette et systemprojekt kan du dele symboler og konfigurationer på tværs af forskellige projekter og softwareprogrammer. Dette sikrer, at alle 'specialister' (f.eks. både HMI- og PLC-programmører) arbejder med de samme, opdaterede patientdata.

Hvilke 'patientmonitorer' (terminaler) kan jeg bruge?

Softwaren er kompatibel med en bred vifte af Schneider Electrics Harmony-terminaler, herunder GTU, ST6 og GTO serierne, samt industrielle pc'er (iPCs). Dette giver dig stor frihed til at vælge den skærmstørrelse og ydeevne, der passer bedst til opgaven.

Hvorfor er det vigtigt at opdatere 'symptomerne' (symbolerne)?

Ligesom en læge har brug for de seneste blodprøveresultater for at stille en korrekt diagnose, skal en operatør have adgang til de nyeste data fra maskinen. Hvis der foretages ændringer i controllerens program, skal symbolkonfigurationen opdateres i HMI-projektet. Dette sikrer, at de viste data er korrekte, og at operatøren træffer beslutninger baseret på fakta, ikke forældet information. En simpel opdatering kan forhindre en forkert 'diagnose' og potentielt dyre fejl.
