Dynamisk Positionering: Præcis Skibskontrol

I den moderne maritime verden, hvor operationer på havet kræver en hidtil uset grad af nøjagtighed, er Dynamisk Positionering (DP) blevet en uundværlig teknologi. Forestil dig et stort boreskib, der skal holde sin position helt nøjagtigt over en boring på flere kilometers dybde, eller et kabellægningsfartøj, der skal følge en præcis rute på havbunden. Traditionel opankring er ofte umulig eller upraktisk. Det er her, DP-systemer kommer ind i billedet. Et DP-system er et avanceret, computerstyret system, der automatisk vedligeholder et fartøjs position og kurs udelukkende ved hjælp af dets egne propeller og thrustere. Ved at kombinere data fra en række sensorer kan systemet modvirke kræfter som vind, strøm og bølger i realtid, hvilket sikrer enestående stabilitet og præcision.

Historien bag Dynamisk Positionering

Rejsen for dynamisk positionering begyndte i 1960'erne, drevet af offshore-olieindustriens behov for at bore på stadig dybere vand. Da jack-up rigge ikke længere var en mulighed, og opankring blev uøkonomisk og teknisk udfordrende, opstod behovet for en ny løsning.

Et af de første skridt blev taget i 1961 som en del af Project Mohole, hvor boreskibet Cuss 1 blev udstyret med fire styrbare propeller. Dette gjorde det muligt for skibet at holde sin position manuelt over en brønd ud for Californiens kyst på 948 meters dybde. Senere, ud for Mexicos kyst, lykkedes det at bore flere huller på 3.500 meters dybde, mens skibet blev holdt inden for en radius på 180 meter ved hjælp af radar og sonar.

Selvom Cuss 1 blev positioneret manuelt, lancerede Shell senere samme år boreskibet Eureka, som havde et analogt kontrolsystem forbundet til en stram wire. Dette gjorde Eureka til det første sande DP-skib. Siden da har teknologien gennemgået en enorm udvikling. Fra de tidlige analoge systemer uden redundans til nutidens sofistikerede, digitale og fuldt redundante systemer, er DP blevet en standardteknologi inden for en lang række maritime sektorer.

Positionskontrol: DP Sammenlignet med Andre Metoder

For at forstå fordelene ved dynamisk positionering er det nyttigt at sammenligne det med andre metoder til at holde et fartøjs position. De primære alternativer er traditionel opankring og anvendelse af jack-up rigge.

Hvordan Fungerer et DP-System?

Et DP-system er en integration af flere avancerede teknologier, der arbejder sammen for at opnå en utrolig præcision. Systemet kan opdeles i tre hoveddele: sensorer til at måle position og miljøkræfter, en computer til at beregne de nødvendige korrektioner, og thrustere til at udføre disse korrektioner.

De Væsentlige Komponenter

• Positionsreferencesystemer (PRS): Disse systemer er DP-systemets øjne. De fortæller computeren præcist, hvor skibet befinder sig. Der anvendes ofte flere systemer samtidigt for at sikre redundans og nøjagtighed.
• Sensorer: Gyrokompasser måler kurs, vindmålere måler vindens hastighed og retning, og bevægelsesreferencesensorer (MRU'er) måler skibets rulning, stampning og hivning.
• Kontrolcomputer: Dette er hjernen i systemet. Den modtager data fra alle sensorer, sammenligner den aktuelle position med den ønskede position og beregner den nødvendige kraft fra hver thruster for at korrigere for enhver afvigelse.
• Thrustere og propeller: Dette er musklerne. Systemet kan styre alt fra hovedpropeller og ror til specialiserede azimut-thrustere og bovpropeller for at anvende kræfter i enhver retning.

Uddybning af Positionsreferencesystemer (PRS)

Nøjagtigheden af et DP-system afhænger i høj grad af kvaliteten af dets positionsreferencesystemer. Nogle af de mest almindelige er:

• DGPS (Differential Global Positioning System): En forbedret version af standard-GPS. Ved at bruge korrektioner fra en fast landbaseret station opnår DGPS en nøjagtighed på ned til få centimeter, hvilket er essentielt for DP-operationer.
• Akustiske systemer (HPR): Disse systemer bruger undervandsakustik. En transponder placeres på havbunden, og en transducer på skibets skrog sender et akustisk signal. Ved at måle tid og retning for retursignalet kan systemet beregne skibets position i forhold til transponderen. Systemer som USBL (Ultra-Short Baseline) og LBL (Long Baseline) anvendes afhængigt af vanddybden.
• Laserbaserede systemer (Fanbeam, CyScan): Disse systemer bruger en laser, der rettes mod et reflekterende prisme eller mål placeret på en nærliggende fast struktur (f.eks. en platform eller et andet skib). Systemet måler afstanden og vinklen til målet og beregner derudfra skibets position.
• Stram wire (Taut Wire): Et af de ældste systemer, som stadig er meget præcist på relativt lavt vand. Et lod sænkes ned på havbunden, og ved at måle vinklen og længden af wiren kan skibets position bestemmes.

Klassificering af DP-Systemer: IMO-klasser

Ikke alle DP-operationer indebærer den samme risiko. Derfor har Den Internationale Søfartsorganisation (IMO) defineret forskellige udstyrsklasser for DP-systemer for at matche systemets pålidelighed med operationens kritiske karakter.

• DP Klasse 1 (DP1): Har ingen redundans. En enkelt fejl, f.eks. i en generator eller en thruster, kan føre til tab af position. Denne klasse anvendes til operationer, hvor et positionstab ikke udgør en fare for mennesker, miljø eller materiel.
• DP Klasse 2 (DP2): Har redundans, så en enkelt fejl i et aktivt system ikke vil få systemet til at svigte. Hvis en generator eller en thruster svigter, vil en anden enhed automatisk tage over, uden at skibet mister sin position. Dette er et krav for mange offshore-operationer, såsom dykker- og anlægsarbejde.
• DP Klasse 3 (DP3): Har den højeste grad af redundans. Systemet skal kunne modstå en større hændelse som brand eller oversvømmelse i et hvilket som helst enkelt rum (f.eks. et maskinrum eller et switchboard-rum) uden at miste positionen. Dette opnås ved at adskille redundante systemer fysisk. Klasse 3 kræves til de mest kritiske operationer, hvor et positionstab kan have katastrofale konsekvenser, f.eks. under boring i højrisikoområder.

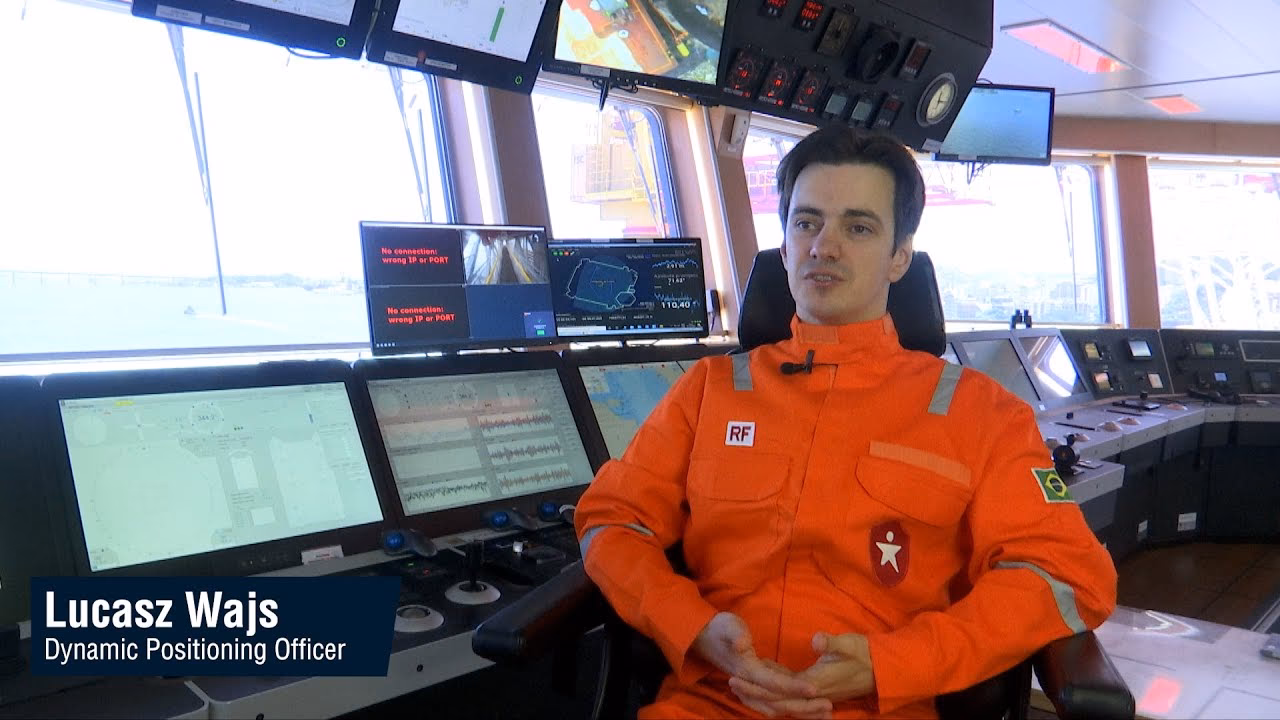

DP-Operatøren: Den Menneskelige Faktor

Selvom DP-systemer er højt automatiserede, er den menneskelige faktor altafgørende. DP-operatøren (DPO) er en højt specialiseret navigatør, der er ansvarlig for at overvåge og styre systemet. DPO'en skal have en dybdegående forståelse for systemets funktion, dets begrænsninger og de potentielle risici ved operationen. Deres kompetence er afgørende for sikkerheden.

Uddannelsen til at blive en certificeret DPO er streng og reguleres af The Nautical Institute. Den omfatter en række teoretiske kurser, simulatortræning og en betydelig mængde praktisk erfaring (sejltid) på DP-fartøjer, før man kan opnå sit certifikat.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den største risiko ved at bruge et DP-system?

Den største risiko er et uventet tab af position, kendt som en "runoff" eller "drive-off". Dette kan skyldes en teknisk fejl, menneskelig fejl eller ekstreme vejrforhold, der overstiger systemets kapacitet. Konsekvenserne kan være alvorlige, især under kritiske operationer som dykning, boring eller tæt på installationer, hvor det kan føre til materiel skade, miljøforurening eller i værste fald tab af menneskeliv.

Hvorfor kan man ikke bare bruge anker?

Opankring er upraktisk eller umuligt i mange situationer. På meget dybt vand bliver ankerkæder og wirer for lange og tunge. Desuden kan havbunden være dækket af rørledninger, kabler eller følsomme økosystemer som koralrev, hvor man ikke kan ankre. DP-systemer giver en hurtig, fleksibel og præcis løsning uafhængigt af disse faktorer.

Hvad betyder redundans i et DP-system?

Redundans er systemets evne til at modstå en fejl på en enkelt komponent (som en thruster, generator eller sensor) uden at miste sin evne til at fastholde positionen. Et redundant system (Klasse 2 eller 3) har backup-komponenter, der kan tage over øjeblikkeligt, hvis en aktiv komponent svigter. Dette er grundlaget for sikkerheden i kritiske DP-operationer.

Er DP-systemer fuldautomatiske?

Mens systemet automatisk beregner og udfører thruster-kommandoer for at fastholde positionen, er det konstant overvåget og styret af en DPO. Operatøren træffer kritiske beslutninger om systemopsætning, valg af referencer, vurdering af vejrforhold og sikrer, at operationen udføres inden for sikre rammer. Systemet er et værktøj, men den menneskelige ekspertise er uundværlig.
