Operationsforstærkere: Hjertet i Elektronik

Operationsforstærkere, ofte forkortet til op-amps, er en af de mest fundamentale og alsidige byggesten i moderne analog elektronik. Fra simple spændingsbuffere i sensorer til komplekse aktive filtre i lydudstyr, findes disse små, men kraftfulde, integrerede kredsløb overalt. Deres evne til at udføre matematiske operationer som addition, subtraktion, integration og differentiering på spændingssignaler giver dem deres navn. At forstå, hvordan en op-amp fungerer, dens ideelle karakteristika og dens mest almindelige anvendelser er afgørende for enhver, der arbejder med elektronisk design eller reparation. Denne artikel vil udforske de grundlæggende principper for op-amps, deres vigtigste parametre og de mest almindelige kredsløbskonfigurationer, der gør dem så uundværlige.

Hvad er en Operationsforstærker?

En operationsforstærker er en analog kredsløbsblok, der tager en differentiel spændingsindgang og producerer en enkeltendet spændingsudgang. Typisk har en op-amp tre terminaler: to høj-impedans indgange og en lav-impedans udgangsport. Den inverterende indgang er markeret med et minus (-), og den ikke-inverterende indgang bruger et plus (+). En op-amps primære funktion er at forstærke spændingsforskellen mellem disse to indgange. Denne egenskab er utroligt nyttig i en bred vifte af analoge applikationer, herunder signalkæder, strømforsyning og kontrolsystemer.

Klassificering af Operationsforstærkere

Selvom de fleste tænker på spændingsforstærkning, når de hører op-amp, kan de klassificeres i fire hovedtyper baseret på deres input- og outputsignaler:

• Spændingsforstærkere: Tager en spænding som input og producerer en forstærket spænding som output. Dette er den mest almindelige type, og den vi vil fokusere på.
• Strømforstærkere: Modtager en strøm som input og producerer en forstærket strøm som output.
• Transkonduktansforstærkere: Konverterer en spændingsinput til en strømoutput.
• Transresistansforstærkere: Konverterer en strøminput til en spændingsoutput.

Nøglekarakteristika og Parametre

For at vælge og anvende en op-amp korrekt er det vigtigt at forstå dens centrale parametre. Disse definerer dens ydeevne og begrænsninger.

Åben-sløjfe Forstærkning (Open-Loop Gain)

Åben-sløjfe forstærkningen (betegnet 'A') er målet for forstærkningen, når der ikke er nogen tilbagekobling i kredsløbet – det vil sige, når 'sløjfen' er åben. For en ideel op-amp er denne forstærkning uendelig. I praksis skal den være ekstremt høj (ofte over 100.000) for at være nyttig. En så høj forstærkning er afgørende i lukket-sløjfe konfigurationer, da den sikrer en stabil og forudsigelig opførsel af kredsløbet på tværs af variationer i temperatur og produktion.

Indgangsimpedans (Input Impedance)

En anden vigtig egenskab er den høje indgangsimpedans ('ZIN'). Dette er modstanden målt mellem de to indgangsterminaler. Ideelt set er den uendelig, hvilket minimerer belastningen på signalkilden. I virkeligheden betyder en meget høj indgangsimpedans, at op-amp'en trækker en forsvindende lille strøm fra kilden, hvilket forhindrer den i at påvirke det signal, den skal forstærke.

Udgangsimpedans (Output Impedance)

Modsat indgangsimpedansen har en ideel op-amp en udgangsimpedans ('ZOUT') på nul. En lav udgangs-impedans betyder, at forstærkeren kan levere strøm til en belastning uden et betydeligt spændingsfald. Dette gør den til en fremragende spændingskilde, der kan drive efterfølgende kredsløb effektivt.

Forstærknings-båndbredde-produkt (GBP)

En ideel op-amp ville have uendelig båndbredde, men i virkeligheden har alle en begrænset frekvensrespons. Forstærknings-båndbredde-produktet (GBP) er en konstant værdi, der er produktet af forstærkerens forstærkning og dens båndbredde. Denne parameter er nyttig, fordi den giver designere mulighed for at beregne den maksimale forstærkning, der kan opnås ved en given frekvens, eller den maksimale båndbredde for en ønsket forstærkning. Op-amps med en højere GBP kan levere bedre ydeevne ved højere frekvenser.

Negativ Tilbagekobling: Nøglen til Kontrol

Den ekstremt høje åben-sløjfe forstærkning gør en op-amp ustabil og upraktisk at bruge uden tilbagekobling. Ved at føre en del af udgangssignalet tilbage til den inverterende indgang (negativ tilbagekobling) kan forstærkningen kontrolleres præcist. Den lukkede-sløjfe forstærkning bestemmes nu af værdien af de eksterne komponenter (typisk modstande), som kan vælges med høj nøjagtighed. Dette stabiliserer kredsløbet og gør det uafhængigt af de interne variationer i selve op-amp'en.

Almindelige Op-amp Topologier

Der findes adskillige standardiserede kredsløb, der udnytter op-amp'ens egenskaber til specifikke formål.

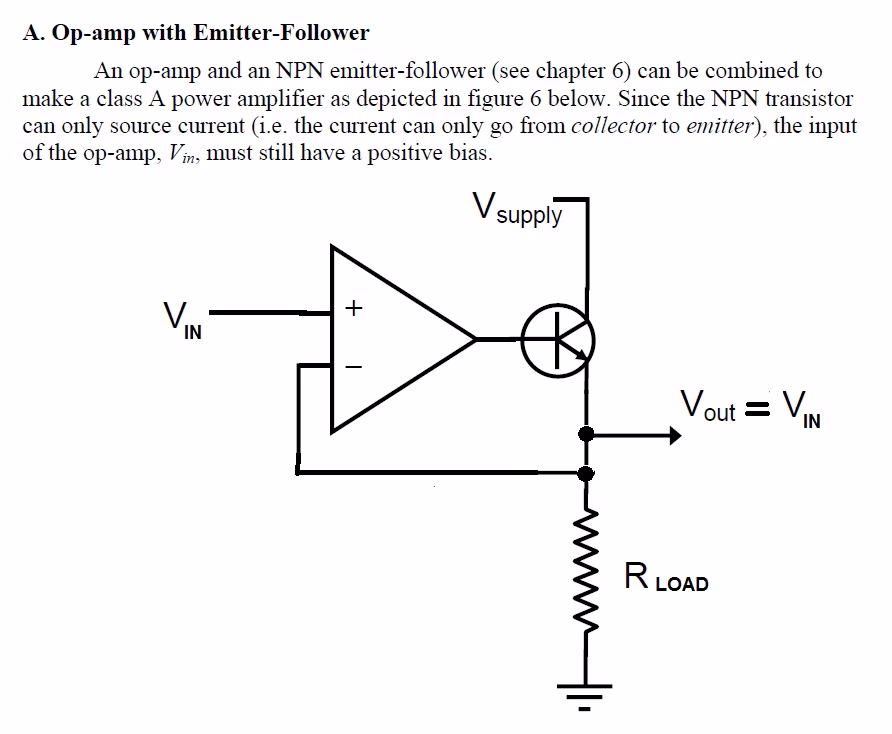

Spændingsfølger (Voltage Follower)

Dette er den simpleste op-amp konfiguration, hvor udgangen er direkte forbundet til den inverterende indgang. Den har en forstærkning på præcis 1. Dens formål er ikke at forstærke spænding, men at fungere som en buffer. Med sin høje indgangsimpedans og lave udgangsimpedans kan den isolere en signalkilde fra en tung belastning.

Inverterende Forstærker

I denne konfiguration tilføres inputsignalet gennem en modstand til den inverterende indgang, mens den ikke-inverterende indgang er forbundet til stel. Udgangssignalet er en forstærket, men faset-inverteret (180 grader forskudt) version af inputsignalet. Forstærkningen bestemmes af forholdet mellem tilbagekoblingsmodstanden og indgangsmodstanden.

Ikke-inverterende Forstærker

Her tilføres inputsignalet direkte til den ikke-inverterende indgang. Tilbagekoblingsnetværket er forbundet til den inverterende indgang. Resultatet er et forstærket udgangssignal, der er i fase med inputsignalet. Forstærkningen vil altid være større end eller lig med 1.

Spændingskomparator

En komparator bruger op-amp'en i åben-sløjfe tilstand. Den sammenligner spændingerne på de to indgange. Hvis spændingen på den ikke-inverterende indgang er højere, svinger udgangen til den positive forsyningsskinne. Hvis spændingen på den inverterende indgang er højere, svinger den til den negative forsyningsskinne. Dette er nyttigt til at detektere tærskelværdier.

Sammenligningstabel: Ideel vs. Praktisk Op-amp

Hvordan vælger man den rigtige Op-amp?

Valget af den rette op-amp afhænger stærkt af applikationen. Her er nogle overvejelser:

1. Driftsspænding: Sørg for, at op-amp'en kan fungere inden for dit systems forsyningsspændinger. Nogle kræver både en positiv og negativ forsyning, mens andre kan køre på en enkelt forsyning.
2. Båndbredde (GBP): Hvis din applikation involverer høje frekvenser, skal du vælge en op-amp med en tilstrækkelig høj GBP for at opnå den nødvendige forstærkning ved disse frekvenser.
3. Strømforbrug: I batteridrevne enheder er lavt strømforbrug afgørende. Se efter op-amps med lav hvilestrøm (quiescent current). Dette kommer dog ofte på bekostning af lavere ydeevne (GBP).
4. Nøjagtighed: For præcisionsapplikationer, som f.eks. instrumentering, er parametre som lav input offset-spænding og lav støj kritiske. Disse sikrer, at forstærkeren ikke introducerer uønskede fejl i signalet.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den primære forskel på en spændingsforstærker og en strømforstærker?

En spændingsforstærker er designet til at tage et spændingssignal og producere et output med en højere spændingsamplitude, mens den typisk har høj indgangsimpedans og lav udgangsimpedans. En strømforstærker tager et strømsignal og producerer et output med en højere strømamplitude, og har typisk lav indgangsimpedans og høj udgangsimpedans.

Hvorfor er negativ tilbagekobling vigtig i op-amp kredsløb?

Negativ tilbagekobling er afgørende for at stabilisere op-amp'ens enorme åben-sløjfe forstærkning. Det gør forstærkningen forudsigelig og afhængig af præcise eksterne komponenter i stedet for op-amp'ens interne, variable egenskaber. Det forbedrer også linearitet og reducerer forvrængning.

Hvad betyder "slew rate", og hvorfor er det en vigtig parameter?

Slew rate er den maksimale hastighed, hvormed en op-amps udgangsspænding kan ændre sig, typisk målt i volt per mikrosekund (V/µs). Det er en begrænsning for, hvor hurtigt forstærkeren kan reagere på hurtige ændringer i input, især ved store signaler og høje frekvenser. En for lav slew rate kan forvrænge signalet.

Konklusion

Operationsforstærkere er en bemærkelsesværdig alsidig komponent, der fungerer som en grundpille i analogt design. Deres evne til at udføre en bred vifte af funktioner – fra simpel buffering og forstærkning til komplekse filtrerings- og signalkonditioneringsopgaver – gør dem uundværlige. Ved at have en solid forståelse for deres nøgleparametre som forstærkning, båndbredde og spændingsområde, samt de almindelige topologier, kan designere effektivt udnytte kraften i disse små, men mægtige, elektroniske byggesten til at skabe robuste og pålidelige kredsløb.
