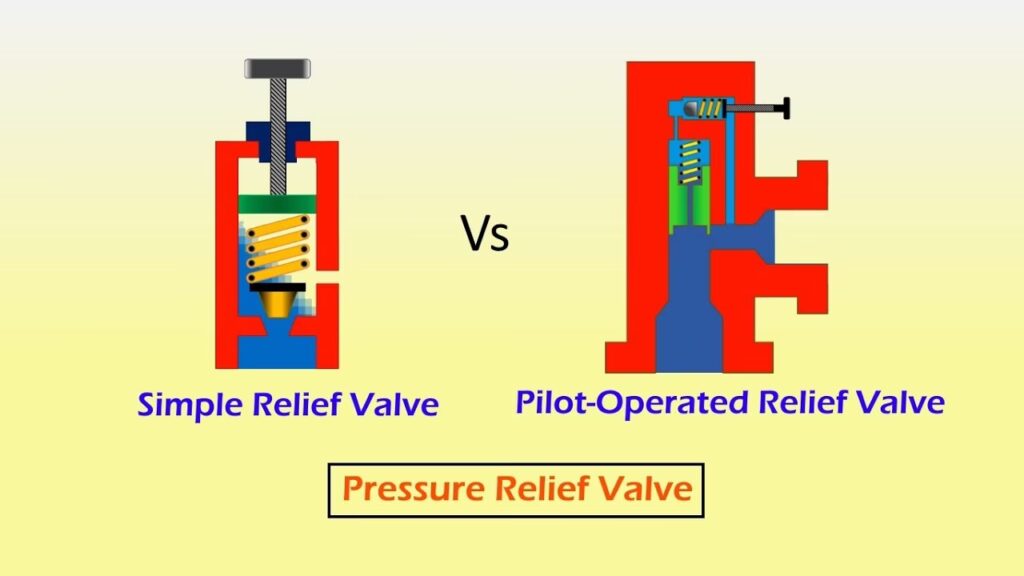

Direkte vs. Pilotstyret Magnetventil: Vælg Rigtigt

Magnetventilen er en fundamental komponent inden for automatisering og fluidkontrol. Den fungerer som en elektronisk styret port, der åbner eller lukker for flowet af væsker eller gasser. Men ikke alle magnetventiler er ens. Afhængigt af deres aktiveringsmekanisme kan de opdeles i to primære typer: den direkte styrede magnetventil og den pilotstyrede magnetventil. At vælge den forkerte type kan føre til, at systemet ikke fungerer korrekt, og i værste fald kan det påvirke applikationens sikkerhed. Denne artikel vil dykke ned i forskellene mellem disse to ventiltyper og give dig den viden, du har brug for til at træffe det rigtige valg for din specifikke opgave.

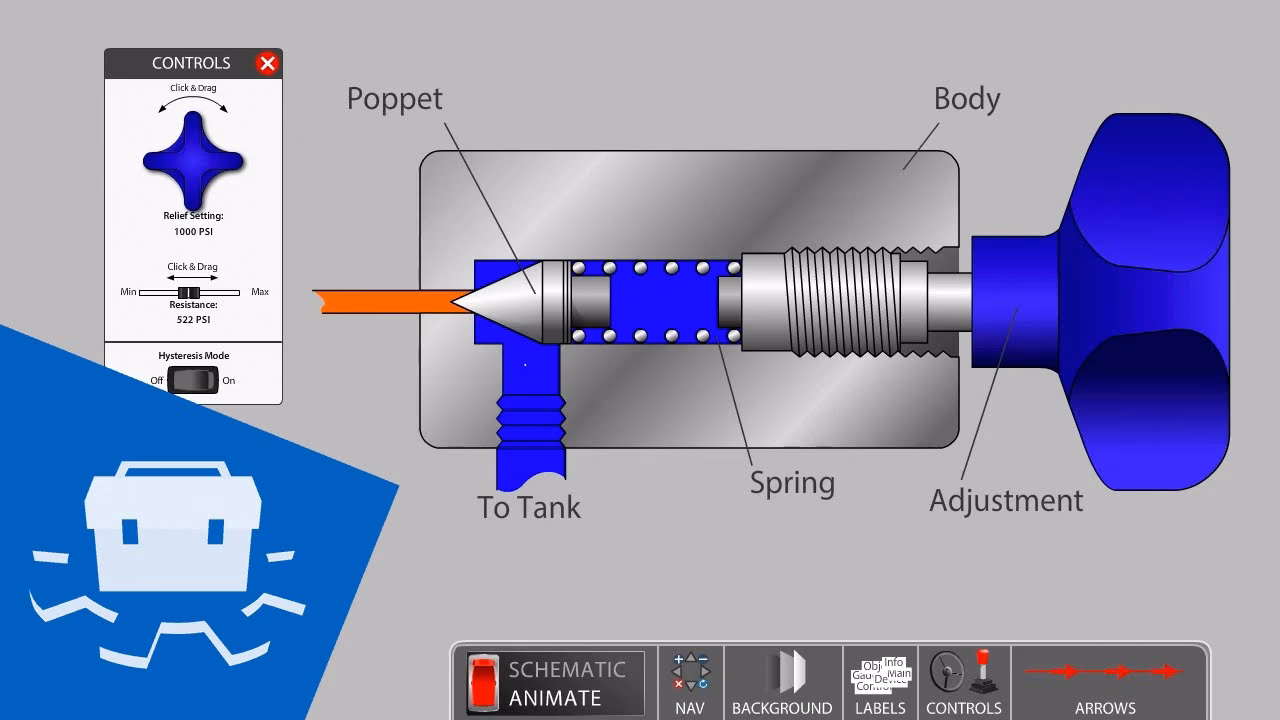

Hvad er en Direkte Styret Magnetventil?

En direkte styret magnetventil er den mest simple form for magnetventil. Som navnet antyder, virker den ved, at den elektromagnetiske spole direkte påvirker ventilens hovedåbning. Når spolen aktiveres med strøm, genereres et magnetfelt, som løfter ankeret eller stemplet direkte op og dermed åbner for flowet. Når strømmen afbrydes, lukker en fjeder ventilen igen. Denne enkle og direkte mekanisme giver en række unikke egenskaber.

Funktionsprincip og Egenskaber

Den primære fordel ved denne konstruktion er, at den kan fungere fra et tryk på nul. Den kræver ikke et minimumstryk i mediet for at åbne, hvilket gør den ideel til vakuumapplikationer, lavtrykssystemer eller lukkede kredsløb, hvor trykforskellen kan være fraværende. Denne evne til at starte ved nul tryk giver den en markant hurtigere responstid sammenlignet med den pilotstyrede type. Derfor er den særligt velegnet til opgaver, der kræver hurtig til- og frakobling af flowet.

Ulempen ved den direkte styrede mekanisme er dog et relativt højt strømforbrug. Fordi spolen skal generere nok kraft til at overvinde både medietrykket og fjederkraften, er strømforbruget typisk højere, ofte i området 5W til 20W. Ved højfrekvent brug kan dette føre til, at spolen overopheder og potentielt brænder ud. På trods af dette er kontrolsystemet simpelt, og dens anvendelsesområde er bredt. Dog er dens fysiske størrelse og flowkapacitet begrænset; den anvendes typisk kun til rørdimensioner op til 25 mm.

Fordele og Ulemper ved Direkte Styrede Ventiler

• Fordele:
  • Fungerer ved nultryk, vakuum og negativt tryk.
  • Meget hurtig reaktionstid.
  • Simpel og robust konstruktion.
  • Mindre følsom over for urenheder i mediet.
• Ulemper:
  • Højt strømforbrug og varmeudvikling.
  • Begrænset til mindre rørstørrelser og lavere tryk.
  • Kan være støjende ved aktivering.

Hvad er en Pilotstyret Magnetventil?

En pilotstyret magnetventil, også kendt som en servostyret ventil, benytter en mere kompleks, to-trins mekanisme til at styre flowet. I stedet for at åbne hovedventilen direkte, aktiverer den elektromagnetiske spole en meget lille pilotåbning. Når denne lille åbning åbnes, udnytter ventilen trykket fra selve mediet til at åbne den meget større hovedventil. Dette smarte design gør det muligt at styre store flow og høje tryk med en meget lille spole.

Funktionsprincip og Egenskaber

Denne type ventil kræver en minimums trykforskel (typisk omkring 0,05 MPa eller 0,5 bar) mellem indløb og udløb for at fungere. Trykforskellen er nødvendig for at skabe den kraft, der løfter hovedmembranen eller stemplet. Uden denne trykforskel kan pilotventilen åbne, men hovedventilen forbliver lukket. Dette er en afgørende begrænsning at være opmærksom på.

Den store fordel er en markant større flowkapacitet og evnen til at håndtere meget høje tryk. Samtidig er dens strømforbrug ekstremt lavt, ofte kun 0,1W til 0,2W. Dette skyldes, at spolen kun skal bruge energi på at åbne den lille pilotåbning. Det lave strømforbrug gør den ideel til applikationer, hvor ventilen skal være aktiveret i lange perioder, da risikoen for overophedning er minimal, og den er meget energieffektiv. En ulempe er dog, at den har en højere følsomhed over for urenheder i mediet. Små partikler kan let blokere den lille pilotåbning, hvilket kan forhindre ventilen i at fungere korrekt.

Fordele og Ulemper ved Pilotstyrede Ventiler

• Fordele:
  • Kan håndtere store flow og høje tryk.
  • Meget lavt strømforbrug og minimal varmeudvikling.
  • Energieffektiv og velegnet til kontinuerlig drift.
• Ulemper:
  • Kræver en minimums trykforskel for at fungere.
  • Langsommere reaktionstid end direkte styrede ventiler.
  • Meget følsom over for urenheder i mediet.
  • Mere kompleks konstruktion.

Sammenligning: Direkte Styret vs. Pilotstyret

For at give et klart overblik over de vigtigste forskelle, er her en sammenligningstabel, der opsummerer de centrale parametre for de to ventiltyper.

Hvordan Vælger Man den Rigtige Ventil?

Valget mellem en direkte og en pilotstyret ventil afhænger udelukkende af kravene i din specifikke applikation. Stil dig selv følgende spørgsmål for at guide din beslutning:

1. Hvad er systemets tryk? Hvis systemet opererer ved meget lavt tryk, eller hvis der kan opstå situationer uden trykforskel (f.eks. i et lukket kredsløb eller et drænsystem), er en direkte styret ventil det eneste rigtige valg.
2. Hvor hurtigt skal ventilen reagere? Hvis øjeblikkelig åbning og lukning er kritisk for processen, er den direkte styrede ventils hurtige responstid en klar fordel.
3. Hvor stort er det krævede flow? Til applikationer med store rørdimensioner og høje flowkrav er en pilotstyret ventil overlegen på grund af dens store flowkapacitet.
4. Hvor vigtigt er strømforbruget? Hvis ventilen skal være tændt i lange perioder, eller hvis energieffektivitet er en prioritet, vil den pilotstyrede ventils ekstremt lave strømforbrug spare energi og forhindre overophedning.
5. Hvor rent er mediet? Hvis mediet (væske eller gas) indeholder partikler eller urenheder, er en direkte styret ventil et mere robust valg, da der ikke er små pilotkanaler, der kan blive blokeret.

Ofte Stillede Spørgsmål (FAQ)

Kan en pilotstyret ventil fungere i et vakuumsystem?

Nej, generelt ikke. En standard pilotstyret ventil kræver en positiv trykforskel for at fungere. I et vakuumsystem, hvor trykket er under det atmosfæriske, vil der ikke være den nødvendige kraft til at åbne hovedventilen. Her skal der anvendes en direkte styret ventil.

Hvorfor bliver min direkte styrede ventil meget varm?

Det høje strømforbrug i en direkte styret ventil omdannes til varme i spolen. Dette er normalt, men hvis ventilen er aktiveret kontinuerligt, kan den blive meget varm. Sørg for, at ventilen er specificeret til kontinuerlig drift (100% ED), og at der er tilstrækkelig ventilation omkring den.

Hvad sker der, hvis jeg bruger en pilotstyret ventil med et urent medie?

Urenheder kan nemt blokere den lille pilotåbning. Hvis pilotåbningen blokeres, kan ventilen enten ikke åbne, når spolen aktiveres, eller den kan ikke lukke, når strømmen fjernes. Dette kan føre til systemfejl, overløb eller andre farlige situationer. Det er afgørende at bruge et filter foran ventilen, hvis mediet ikke er helt rent.

Hvilken ventil er mest holdbar?

Begge typer kan være meget holdbare, hvis de anvendes korrekt. Den direkte styrede ventil har en simplere konstruktion med færre bevægelige dele, hvilket kan betyde færre potentielle fejlpunkter. Dog kan dens spole blive slidt hurtigere ved højfrekvent brug. Den pilotstyrede ventil er designet til industrielle formål med mange millioner cyklusser, forudsat at mediet er rent, og driftsparametrene overholdes.
