Forstærkning af livets signaler: Medicinsk teknologi

I den moderne medicinske verden er vi vant til apparater, der med utrolig præcision kan måle de mest subtile signaler fra vores kroppe. Et elektrokardiogram (EKG), der sporer hjertets elektriske aktivitet, eller et elektroencefalogram (EEG), der kortlægger hjernens bølger, er blevet standardværktøjer på hospitaler og klinikker. Men hvordan er det muligt for disse maskiner at opfange så svage biologiske signaler midt i en kakofoni af elektrisk støj fra både kroppen selv og vores omgivelser? Svaret ligger i et genialt stykke elektronik, der fungerer som den tavse helt i utallige medicinske apparater: differentialforstærkeren. Selvom dens oprindelse er i elektronikverdenen, er dens principper direkte anvendelige og afgørende for den nøjagtighed og pålidelighed, vi forventer af moderne medicinsk diagnostik.

Hvad er en differentialforstærker i en medicinsk kontekst?

For at forstå dens rolle i medicin, lad os først oversætte det tekniske koncept til noget mere håndgribeligt. Forestil dig, at du prøver at lytte til en vens hvisken på tværs af et larmende rum. Dine ører og hjerne arbejder sammen for at filtrere den generelle larm fra og fokusere på den specifikke lyd, du vil høre. En differentialforstærker gør noget lignende, men med elektriske signaler.

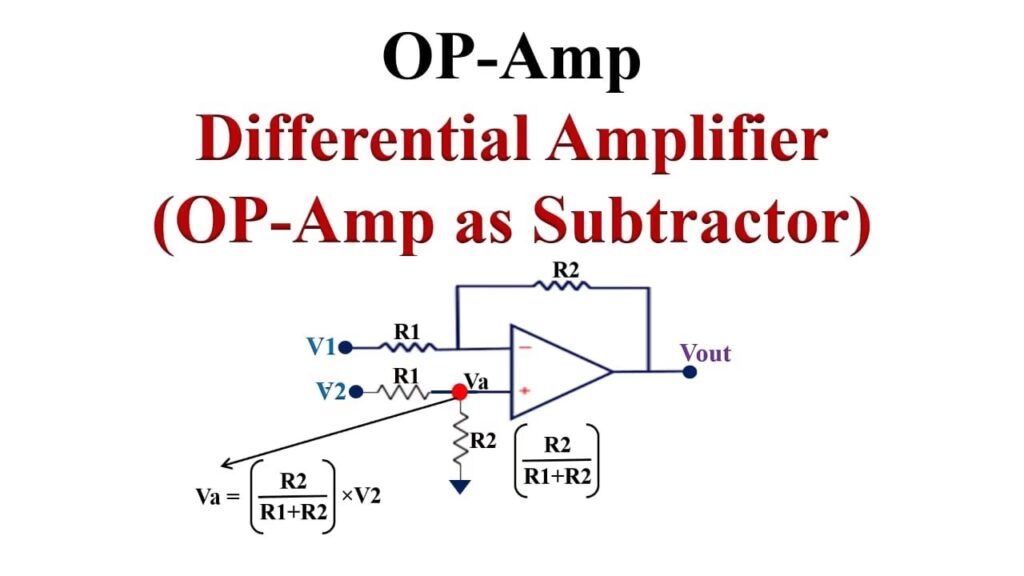

Den er designet til at forstærke forskellen mellem to indgangssignaler. Alt, hvad der er ens eller fælles for begge indgange – den omgivende støj – bliver ignoreret eller undertrykt. I den medicinske verden er det svage signal fra et organ (som hjertet) den 'hvisken', vi vil høre. Kroppens øvrige elektriske aktivitet fra muskler, nerver og endda statisk elektricitet fra tøj er den 'larm', vi vil ignorere. Ved at placere to elektroder på kroppen måler apparatet spændingen på begge punkter. Den fælles støj vil være til stede på begge elektroder, men det specifikke hjertesignal vil skabe en lille forskel mellem dem. Differentialforstærkeren opfanger denne lille forskel og forstærker den tusindvis af gange, så den bliver til en synlig kurve på en skærm, mens den effektivt 'udvisker' den bagvedliggende støj.

Hjertets Elektriske Symfoni: EKG'et i Praksis

Det mest klassiske og letforståelige eksempel på differentialforstærkerens medicinske anvendelse er i et EKG-apparat. Hvert eneste hjerteslag genereres af en lille elektrisk impuls, der spreder sig gennem hjertemusklen og får den til at trække sig sammen. Denne elektriske aktivitet er ekstremt svag, typisk i millivolt-området (tusindedele af en volt), når den måles på hudens overflade.

Samtidig er den menneskelige krop en sand legeplads for elektrisk støj:

• Muskelstøj (EMG-interferens): Enhver muskelbevægelse, selv en lille sitren, genererer elektriske signaler, der er meget stærkere end hjertets.
• Elektrisk interferens (50/60 Hz): Strøm fra stikkontakter og elektriske apparater i nærheden skaber et konstant elektrisk felt, som kroppen opfanger som en antenne.
• Grundlinjevandring: Bevægelse, vejrtrækning eller dårlig elektrodekontakt kan få signalets baseline til at flytte sig langsomt.

Uden en differentialforstærker ville EKG-signalet drukne fuldstændigt i denne støj. Men ved at bruge flere elektroder kan EKG-maskinen måle spændingsforskellene mellem forskellige punkter. For eksempel måles forskellen mellem en elektrode på venstre arm og en på højre arm. Den omgivende 50 Hz støj vil være næsten identisk på begge arme (et fællessignal), så forstærkeren ignorerer den. Hjertets elektriske impuls vil derimod nå de to arme på lidt forskellige tidspunkter og med lidt forskellig styrke, hvilket skaber en målbar forskel. Det er denne forskel, der forstærkes og bliver til den velkendte P-QRS-T-bølge, som kardiologer analyserer for at vurdere hjertets sundhed. Denne evne til at afvise fællessignaler kaldes Common Mode Rejection Ratio (CMRR), og en høj CMRR er afgørende for et godt medicinsk apparat.

Ud over Hjertet: Andre Medicinske Anvendelser

Princippet er så effektivt, at det bruges i en lang række andre diagnostiske værktøjer, hvor svage bio-elektriske signaler skal isoleres:

• Elektroencefalografi (EEG): Her måles de endnu svagere elektriske signaler fra hjernen for at diagnosticere tilstande som epilepsi, søvnforstyrrelser og hjerneskader. Hovedbunden er fyldt med støj, så differentialforstærkning er absolut nødvendig for at isolere de specifikke hjernebølger (alfa, beta, delta osv.).
• Elektromyografi (EMG): Bruges til at vurdere muskel- og nervefunktionen. Ved at indsætte fine nåleelektroder eller placere overfladeelektroder måler en EMG-maskine den elektriske aktivitet, som en nerve genererer i en muskel. Forstærkeren hjælper med at isolere signalet fra en specifik muskelgruppe.
• Patientovervågning: På intensivafdelinger overvåges patienters vitale tegn konstant. De forstærkere, der er indbygget i disse systemer, sikrer, at de viste data for hjerterytme, respiration og andre parametre er pålidelige og ikke falske alarmer udløst af støj.

Princippet om Stabilitet og Pålidelighed

To andre egenskaber ved differentialforstærkere, som er nævnt i tekniske beskrivelser, er støjimmunitet og immunitet over for 'drift'. Disse er ikke bare tekniske detaljer; de er fundamentale for patientsikkerheden.

Støjimmunitet er, som beskrevet, evnen til at ignorere ekstern støj. Dette sikrer, at en læge ikke misfortolker et støj-artefakt som en hjertearytmi, hvilket kunne føre til unødvendig og potentielt skadelig behandling.

'Drift' refererer til langsomme ændringer i et elektronisk kredsløbs ydeevne, ofte på grund af temperaturændringer. I en medicinsk sammenhæng kunne 'drift' betyde, at en EKG-maskines baseline langsomt skifter over tid under en lang operation. Dette kunne få det til at se ud, som om patientens tilstand ændrer sig, selvom den er stabil. Takket være det balancerede design i en differentialforstærker er den i sagens natur meget modstandsdygtig over for sådanne driftproblemer, hvilket sikrer, at målingerne forbliver stabile og konsistente over tid. Dette giver en høj grad af pålidelighed, som er altafgørende inden for diagnostik.

Sammenligning i Medicinsk Praksis

Ofte Stillede Spørgsmål (FAQ)

Er denne teknologi kun på hospitaler?

Nej, slet ikke. Princippet bruges i stigende grad i forbrugerenheder. Moderne sportsure og fitness-trackere, der kan lave et simpelt EKG, bruger en form for differentialforstærkning. Det samme gælder for nogle avancerede blodtryksmålere og andre hjemmemonitoreringsenheder. Teknologien bliver mere tilgængelig og integreret i vores hverdag.

Hvorfor kaldes det en "differential"-forstærker?

Navnet kommer direkte fra dens funktion: den forstærker den elektriske "differens" (forskel) mellem sine to indgange. Ordet "differential" er matematisk sprog for forskel, og det beskriver præcist, hvad kredsløbet gør.

Hvad er den største fordel ved at bruge denne teknik i medicin?

Den absolut største fordel er evnen til at udtrække et ekstremt svagt, men vitalt, biologisk signal fra et meget støjende miljø som den menneskelige krop. Uden denne teknik ville non-invasiv måling af hjerte- og hjerneaktivitet, som vi kender den i dag, være praktisk talt umulig.

Kan en fejl i forstærkeren føre til en forkert diagnose?

Ja, absolut. Netop fordi denne komponent er så afgørende for signalets kvalitet, er den underlagt ekstremt strenge kvalitetskrav og regulering i medicinsk udstyr. Fejl, unøjagtigheder eller dårlig ydeevne i forstærkeren kan forvrænge signalet og potentielt føre til en alvorlig fejldiagnose. Derfor bliver medicinsk udstyr regelmæssigt kalibreret og testet for at sikre, at alle komponenter fungerer præcist som de skal.

Afslutningsvis kan man sige, at selvom vi som patienter eller sundhedspersonale ser på de færdige grafer og tal på en skærm, ligger der en verden af avanceret ingeniørkunst bag. Differentialforstærkeren er et perfekt eksempel på, hvordan et princip fra den grundlæggende elektronik er blevet en uundværlig grundsten i den teknologi, der redder liv og forbedrer vores sundhed hver eneste dag. Den er den usynlige motor, der sikrer, at lægerne hører kroppens sande signaler, klart og tydeligt, gennem al den uundgåelige støj.
