D4h Symmetri: Molekylers Skjulte Arkitektur

Introduktion til Molekylær Symmetri og D4h-gruppen

I kemiens verden er form og struktur altafgørende. Den måde, hvorpå atomer er arrangeret i et molekyle, bestemmer dets fysiske og kemiske egenskaber, fra dets kogepunkt til dets reaktivitet. Et af de mest kraftfulde værktøjer, kemikere bruger til at forstå og forudsige disse egenskaber, er teorien om molekylær symmetri. Symmetri er ikke kun et æstetisk koncept; det er et fundamentalt princip, der dikterer, hvordan orbitaler kan interagere for at danne bindinger. En af de mest almindelige og vigtige symmetrigrupper, man støder på, er D4h-punktgruppen. Denne gruppe beskriver molekyler med en høj grad af symmetri, såsom det klassiske eksempel Xenontetrafluorid (XeF4), som har en kvadratisk plan struktur. At forstå D4h-symmetri giver os nøglen til at konstruere molekylære orbitaldiagrammer, som visuelt repræsenterer energiniveauerne og interaktionerne mellem elektroner i et molekyle. Denne artikel vil guide dig gennem processen med at analysere et D4h-molekyle og opbygge dets molekylære diagram, samt se på, hvad der sker, når denne perfekte symmetri brydes.

Hvad definerer D4h-symmetrigruppen?

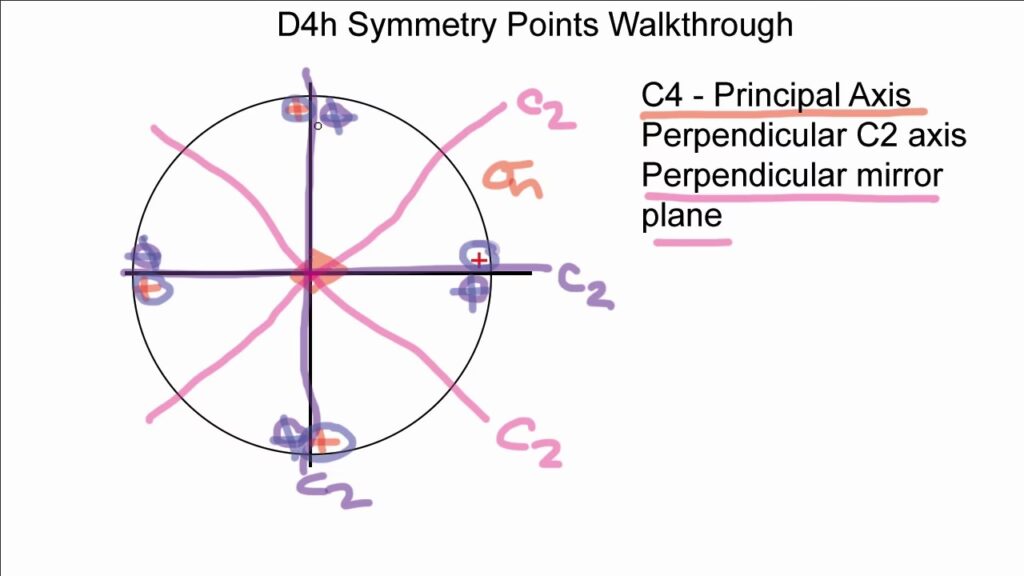

For at et molekyle kan tilhøre D4h-punktgruppen, skal det besidde et specifikt sæt af symmetrielementer. Disse elementer er operationer (som rotationer eller spejlinger), der efterlader molekylet uændret. For D4h-gruppen inkluderer disse:

• En C4-rotationsakse: En hovedakse, hvor en 360°/4 = 90° rotation efterlader molekylet identisk.
• En C2-akse: Sammenfaldende med C4-aksen (en 180° rotation).
• Fire vinkelrette C2-akser: To akser, der går gennem modsatte atomer (C'2), og to, der går mellem atomerne (C''2).
• Et horisontalt spejlplan (σh): Et plan vinkelret på hoved-C4-aksen, som deler molekylet i to halvdele. I et kvadratisk plan molekyle ligger alle atomer i dette plan.
• To vertikale spejlplaner (σv): Planer, der indeholder C4-aksen og går gennem modsatte atomer.
• To diagonale spejlplaner (σd): Planer, der indeholder C4-aksen og halverer vinklerne mellem C'2-akserne.
• Et inversionscenter (i): Et punkt i midten af molekylet, hvor hvert atom kan spejles igennem for at finde et identisk atom på den modsatte side.

Alle disse operationer er samlet i en såkaldt karaktertabel, som fungerer som en opslagsbog for symmetrien i gruppen. Denne tabel er afgørende for at bestemme, hvordan atomorbitalerne opfører sig under hver symmetrioperation.

Sådan opbygges et molekylært orbitaldiagram for et D4h-molekyle

Processen med at skabe et molekylært orbitaldiagram kan virke kompleks, men den kan opdeles i tre logiske trin. Vi bruger et generisk kvadratisk plan kompleks (som XeF4) som eksempel.

Trin 1: Find repræsentationerne for ligandorbitalerne

Først ser vi på de ydre atomer, kaldet ligander. Vi skal bestemme, hvordan deres orbitaler (både sigma- og pi-orbitaler) transformerer under D4h-symmetrioperationerne. Dette gøres ved at tælle, hvor mange ligander der forbliver på deres oprindelige position efter hver operation. Resultatet er en "reducerbar repræsentation", som derefter kan nedbrydes til en sum af "irreducible repræsentationer" ved hjælp af karaktertabellen. Disse irreducible repræsentationer er de grundlæggende symmetri-typer.

• For sigma (σ) orbitalerne (dem, der peger mod centralatomet), finder man, at de har symmetrierne: A1g + B1g + Eu.
• For pi (π) orbitalerne (dem, der er orienteret vinkelret på bindingsaksen), er der flere muligheder, og de har samlet set symmetrierne: A2g + A2u + B2g + B2u + Eg + Eu.

Disse repræsentationer fortæller os, hvilke kombinationer af ligandorbitaler (kaldet SALCs - Symmetry Adapted Linear Combinations) der er mulige.

Trin 2: Find repræsentationerne for centralatomets orbitaler

Nu vender vi blikket mod centralatomet. Dets valensorbitaler (s, p og d) har også en bestemt symmetri inden for D4h-gruppen. Vi kan direkte aflæse deres symmetri fra karaktertabellen. Dette er et afgørende skridt, da det fortæller os, hvilke af centralatomets orbitaler der kan interagere med ligandorbitalerne.

Trin 3: Kombiner orbitalerne og tegn diagrammet

Det sidste trin er at samle puslespillet. Vi matcher ligandorbitalernes symmetrier med centralatomets orbitalers symmetrier. Kun orbitaler med samme symmetri kan interagere og danne molekylære orbitaler.

• Når en centralatomorbital og en ligandgrupporbital med samme symmetri kombineres, danner de to nye molekylære orbitaler: en bindende orbital med lavere energi og en antibindende orbital med højere energi.
• Hvis en orbital på enten centralatomet eller liganderne ikke har en partner med den korrekte symmetri, forbliver den som en ikke-bindende orbital med uændret energi.

For eksempel vil centralatomets A1g-orbital (s eller dz²) interagere med ligandernes A1g-kombination for at danne en bindende σ(A1g) og en antibindende σ*(A1g) orbital. Det samme gælder for B1g og Eu. Resultatet er et diagram, der viser de relative energiniveauer for alle de nye molekylære orbitaler. Ved at fylde elektroner i disse orbitaler, startende fra det laveste energiniveau, kan vi forudsige molekylets bindingsorden, magnetiske egenskaber og stabilitet.

Når Symmetrien Brydes: Et Kig på Li4-klyngen

Selvom D4h-symmetri er ideel, er virkeligheden ofte mere kompliceret. Nogle gange kan et molekyle, der forventes at være D4h, forvrænges til en lavere symmetri for at opnå en mere stabil energitilstand. Et godt eksempel er Lithium-4 (Li4) klyngen. Teoretisk set kunne den danne en perfekt firkant (D4h), men beregninger og eksperimenter viser, at dens mest stabile form er en rombe (en fladtrykt firkant) med D2h-symmetri. Denne forvrængning er et eksempel på den såkaldte Jahn-Teller-effekt, som opstår i ikke-lineære molekyler i en elektronisk degenereret tilstand. Systemet forvrænger sig selv for at fjerne degenerationen og sænke sin samlede energi. Komplekse kvantekemiske beregninger, såsom Valence Bond (VB) metoder, er nødvendige for at beskrive disse systemer præcist og bekræfte, at den forvrængede D2h-struktur er mere favorabel end den højsymmetriske D4h-struktur.

Kan Vand (H2O) have D4h-symmetri?

Dette er et spørgsmål, der ofte opstår, når man lærer om symmetri. Svaret er et klart nej. Et vandmolekyle er vinklet og har kun to symmetrielementer udover identiteten: en C2-rotationsakse og to vertikale spejlplaner. Dette placerer det i C2v-punktgruppen, som har en meget lavere grad af symmetri end D4h. For at have D4h-symmetri skulle H2O være lineært med yderligere symmetrielementer, hvilket det ikke er. Selvom et enkelt vandmolekyle teoretisk set kunne placeres i en krystalstruktur eller et miljø, der som helhed har D4h-symmetri, ændrer dette ikke på selve vandmolekylets iboende C2v-symmetri.

Ofte Stillede Spørgsmål (FAQ)

Hvad er det mest almindelige eksempel på et D4h-molekyle?

Xenontetrafluorid (XeF4) er det klassiske skoleeksempel på et molekyle med en kvadratisk plan geometri og D4h-symmetri. Mange overgangsmetalkomplekser kan også antage denne struktur.

Hvorfor er molekylær symmetri vigtig?

Molekylær symmetri er et kraftfuldt forudsigelsesværktøj i kemi. Det hjælper med at bestemme, hvilke atomorbitaler der kan overlappe for at danne bindinger, forudsige et molekyles polaritet, og fortolke spektroskopiske data (f.eks. hvilke vibrationer der er IR- eller Raman-aktive).

Hvad betyder 'irreducibel repræsentation'?

Det er den mest grundlæggende måde at beskrive, hvordan en orbital eller et sæt af orbitaler opfører sig under symmetrioperationerne i en punktgruppe. Man kan tænke på det som en fundamental 'symmetri-etiket' (f.eks. A1g, B1g, Eu), som ikke kan nedbrydes yderligere.

Hvad er forskellen mellem σ- og π-orbitaler i denne analyse?

De repræsenterer forskellige typer af potentielle bindinger og har forskellig orientering i rummet. σ-orbitaler ligger direkte på aksen mellem atomerne, mens π-orbitaler ligger over og under denne akse. Fordi de er orienteret forskelligt, opfører de sig også forskelligt under symmetrioperationer, hvilket giver dem forskellige irreducible repræsentationer.
