En Dybdegående Guide til Opboremaskiner

I den moderne verden af fremstilling og ingeniørkunst er præcision altafgørende. Evnen til at skabe nøjagtige og perfekt formede huller i forskellige materialer er en fundamental proces i utallige industrier. Mens mange kender til almindelig boring, er 'opboring' (boring) en mere specialiseret proces, der sigter mod at forstørre et allerede eksisterende hul med ekstremt høj nøjagtighed i diameter og justering. Dette bringer os til et centralt spørgsmål: kan CNC-drejebænke udføre opboring? Svaret er ja, en drejebænk kan udføre simple opboringsopgaver, men når kravene til præcision, størrelse og kompleksitet stiger, kommer specialiserede opboremaskiner ind i billedet. Disse maskiner er designet specifikt til at levere den ypperste præcision og effektivitet, som kræves i alt fra bilmotorer til massive infrastrukturprojekter.

Denne artikel vil dykke ned i de forskellige typer af opboremaskiner, der findes på markedet i dag. Vi vil udforske deres unikke funktioner, anvendelsesområder og de specifikke fordele, de hver især tilbyder. Fra de robuste horisontale maskiner, der håndterer enorme emner, til de ultrapræcise jig-opboremaskiner, vil vi afdække teknologien, der gør moderne produktion og konstruktion mulig.

Hvad er Forskellen på Boring og Opboring?

Før vi udforsker de specifikke maskintyper, er det vigtigt at forstå den grundlæggende forskel mellem at bore (drilling) og at opbore (boring). At bore refererer typisk til processen med at skabe et hul fra bunden i et solidt materiale ved hjælp af et bor. Opboring, derimod, er en proces, hvor man forstørrer og forfiner et allerede eksisterende hul, som måske er blevet skabt ved boring eller støbning. Målet med opboring er ikke blot at gøre hullet større, men at opnå en meget højere grad af nøjagtighed med hensyn til diameter, rundhed, rethed og overfladefinish. Det er her, specialiserede opboremaskiner excellerer.

Typer af Opboremaskiner og Deres Anvendelser

Der findes en bred vifte af opboremaskiner, hver især designet til specifikke opgaver og emnestørrelser. Valget af maskine afhænger fuldstændigt af opgavens krav til orientering, størrelse og nøjagtighed.

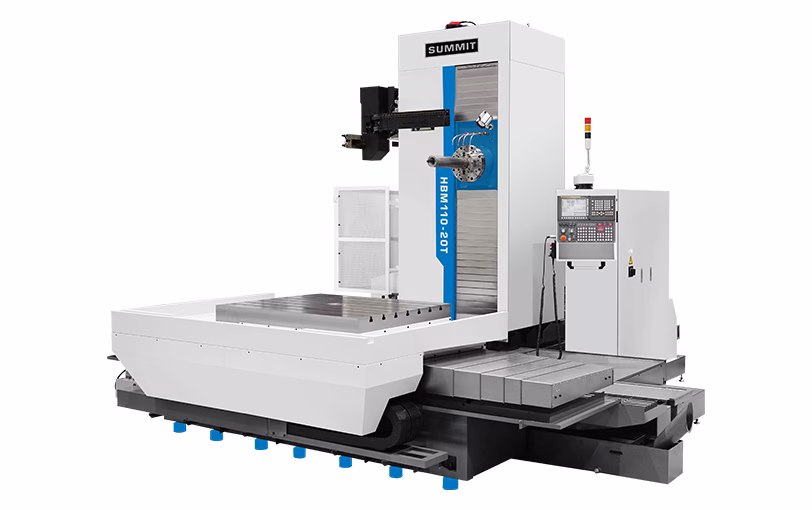

Horisontal Opboremaskine

Den horisontale opboremaskine er en arbejdshest inden for bearbejdning af store og tunge emner. Som navnet antyder, udføres opboring her i en horisontal retning. Emnet monteres på et horisontalt bord, som kan bevæge sig langs en skinne (X-aksen), mens borehovedet bevæger sig langs en vertikal søjle (Y-aksen) og ind og ud mod emnet (Z-aksen). Denne konfiguration gør den ideel til emner, der er for store eller tunge til at blive monteret på en roterende plade. Anvendelsesområderne er mange og inkluderer:

• Bearbejdning af store gearkasser
• Fremstilling af rammer til industrimaskiner
• Opboring af motorblokke til store dieselmotorer (f.eks. i skibe)
• Bearbejdning af komponenter til vindmøller

Fleksibiliteten i en horisontal opboremaskine gør den til en uundværlig del af tung industri.

Vertikal Opboremaskine

I modsætning til den horisontale model er den vertikale opboremaskine designet til at bore huller vertikalt. Her er emnet typisk monteret på et roterende bord, hvilket minder om en stor drejebænk, men hvor værktøjet er stationært i rotationsaksen, mens det bevæger sig vertikalt. Denne opsætning er perfekt til store, cylindriske eller skiveformede emner, hvor der skal laves præcise huller eller indvendige diametre. Borehovedet bevæger sig op og ned langs en vertikal søjle og kan justeres for at skabe huller af forskellige størrelser og former. Typiske anvendelser er:

• Bearbejdning af store flanger
• Fremstilling af turbinehuse til kraftværker
• Bearbejdning af store lejehuse
• Komponenter til flyindustrien

Jig Opboremaskine

Når præcisionen skal være på mikrometerniveau, er jig-opboremaskinen det ultimative værktøj. Denne maskine er designet til at skabe ekstremt præcise og nøjagtige huller i emner, der kræver den allerhøjeste grad af nøjagtighed. Navnet 'jig' kommer fra det specialiserede styre- eller fikstursystem, som maskinen bruger til at guide skæreværktøjet med en hidtil uset præcision. Positioneringsnøjagtigheden på disse maskiner er fænomenal. De bruges ofte i temperaturkontrollerede miljøer for at undgå termisk udvidelse, der kan påvirke målingerne. Anvendelserne findes typisk inden for:

• Fremstilling af værktøjer og forme
• Produktion af præcisionsinstrumenter
• Luft- og rumfartsindustrien, hvor tolerancerne er ekstremt små
• Fremstilling af medicinsk udstyr

Transportabel Opboremaskine

Hvad gør man, når emnet er for stort, for tungt eller simpelthen umuligt at flytte til et værksted? Svaret er den transportable opboremaskine. Disse maskiner er designet til at udføre opboring 'in situ', altså direkte på stedet. De er kompakte, lette at transportere og kan monteres direkte på det emne, der skal repareres. Dette sparer enorme mængder tid og penge, da man undgår kostbar demontering og transport. De er uundværlige i bygge- og reparationsprojekter, hvor man arbejder med:

• Reparation af led og bomme på store entreprenørmaskiner (gravemaskiner, kraner)
• Opboring af lejehuse på skibsmotorer eller i kraftværksturbiner
• Reparation af flanger på rørledninger
• Vedligeholdelse af tungt udstyr i mineindustrien

Cylinderopboremaskine

Dette er en yderst specialiseret maskine, der primært er designet til ét formål: at opbore cylindre i motorblokke til bil- eller industrielle anvendelser. Når en motor slides, bliver cylindervæggene ujævne. For at renovere motoren opbores cylindrene til en lidt større diameter (overstørrelse), hvorefter der monteres nye, større stempler. Cylinderopboremaskinen bruger et specialiseret skæreværktøj til at skabe en perfekt rund, ret og glat overflade, hvilket er afgørende for motorens kompression og levetid. Denne proces kræver stor nøjagtighed for at sikre, at alle cylindre er identiske.

Tunnelboremaskine (TBM)

Selvom den deler ordet 'boremaskine', er en Tunnelboremaskine (TBM) i en klasse for sig. Disse er gigantiske, mobile fabrikker, der bruges til at udgrave tunneler i alt fra blød jord til hård klippe. En TBM borer ikke et 'hul' i traditionel forstand; den skaber en hel tunnel. Forrest på maskinen sidder et roterende skærehoved, der er udstyret med specialiserede skæreværktøjer. Mens hovedet roterer og graver sig frem, transporteres det udgravede materiale (kaldet 'muck') bagud via et transportbånd. Samtidig installerer maskinen typisk betonsegmenter bag sig for at skabe den permanente tunnelvæg. Disse maskiner er teknologiske vidundere og bruges til at bygge metrotunneler, vejtunneler og vandtunneler over hele verden.

Sammenligningstabel over Opboremaskiner

For at give et hurtigt overblik er her en sammenligning af de forskellige maskintyper:

Ofte Stillede Spørgsmål (FAQ)

Hvad er den største fordel ved at bruge en dedikeret opboremaskine frem for en drejebænk?

Den største fordel er specialisering og stabilitet. En opboremaskine er bygget til at håndtere de specifikke kræfter og krav, der er forbundet med opboring af store eller komplekse huller. Dens ramme er typisk mere stiv, hvilket minimerer vibrationer og fører til højere nøjagtighed og bedre overfladefinish, især på store emner, som en drejebænk slet ikke ville kunne håndtere.

Hvordan fungerer skærehovedet på en Tunnelboremaskine (TBM)?

Skærehovedet på en TBM er en stor, roterende plade monteret med forskellige typer skæreværktøjer. I blød jord kan det være skrabere og knive, mens det i hård klippe er hårde 'diskskærere', der knuser klippen ved at påføre et enormt tryk. Hovedet roterer langsomt, men med et massivt drejningsmoment, og presser sig fremad ved hjælp af hydrauliske cylindre, der skubber fra den nyinstallerede tunnelvæg.

Hvorfor er temperaturkontrol vigtig for en Jig Opboremaskine?

Når man arbejder med tolerancer på mikrometerniveau (en tusindedel af en millimeter), kan selv små temperaturændringer få metalemnet til at udvide sig eller trække sig sammen. Dette kan ødelægge præcisionen. Derfor opererer jig-opboremaskiner ofte i klimakontrollerede rum, hvor temperaturen holdes konstant for at sikre, at både maskinen og emnet har en stabil dimension under hele bearbejdningsprocessen.
