CNC-fræsning: En Komplet Guide til Processen

Mange af de teknologier, vi interagerer med dagligt, fra teknologitilbehør og biler til fly og hospitalsudstyr, er delvist muliggjort af CNC-fræsning. CNC (Computer Numerical Control) fræsning er en fremstillingsteknologi, der spiller en uundværlig rolle i teknologiske fremskridt, muliggør innovation gennem hurtig prototyping og gør produkter bredt tilgængelige gennem serieproduktion. Denne hurtige, nøjagtige og alsidige fremstillingsproces er yderst populær på tværs af adskillige industrier til produktion af en bred vifte af produkter. Så hvad er CNC-fræsning, hvordan fungerer det, og er det den rigtige teknologi til din anvendelse?

Hvad er CNC-fræsning?

CNC-fræsning er en subtraktiv fremstillingsproces, hvor et computerstyret roterende skæreværktøj selektivt fjerner dele af en materialeblok for at forme et ønsket objekt. Fræsningsteknologi eksisterede som en fremstillingsproces før inkorporeringen af CNC. I den ældre teknologi styrede maskinoperatører manuelt bevægelsen og retningen af det roterende skæreværktøj og emnet for at producere en del, baseret på tegninger. Denne proces var langsom, fejlbehæftet og krævede højt kvalificerede operatører.

Integrationen af computere omdanner fræsning til en hurtig, præcis og yderst nøjagtig proces. En computer styrer præcist hastigheden, bevægelsen og orienteringen af skæreværktøjet og emnet, hvilket efterlader minimalt rum for fejl. CNC-fræsning er en delmængde af CNC-bearbejdningstjenester, en bredt defineret fremstillingsproces, der også inkluderer CNC-drejning, CNC-routing og CNC-boring.

Hvordan fungerer CNC-fræsning? Processen trin for trin

Selvom der findes forskellige typer af CNC-fræseoperationer og maskiner, følger de alle det samme arbejdsprincip. En motordrevet spindel driver et roterende skæreværktøj, der selektivt fjerner materiale fra et emne, der er placeret på et arbejdsbord. Spindelen og arbejdsbordet bevæger sig i forprogrammerede retninger for at gøre det muligt for skæreværktøjet at nå forskellige områder af emnet. CNC-fræsningsprocessen, fra konceptualisering til det færdige produkt, omfatter typisk fem hovedtrin.

1. Oprettelse af en 3D CAD-model

Det første skridt i CNC-fræsningsprocessen er at bruge CAD (Computer-Aided Design) software til at skabe en 3D-model af delen. Designere skaber en nøjagtig kopi af objektet, hvor der tages højde for dimensioner, tolerancer og materialer. Et vigtigt aspekt af designfasen er Design For Manufacturing (DFM), processen med at optimere et modeldesign i henhold til specifikke retningslinjer for at sikre en problemfri og omkostningseffektiv fremstilling.

2. Konvertering fra CAD til maskinsprog (G-kode)

CNC-fræsemaskiner læser og fortolker ikke direkte 3D-modeller i CAD-format. Specialiseret CAM (Computer-Aided Manufacturing) software skal først konvertere CAD-filerne til et CNC-maskinlæsbart programmeringssprog kendt som G-kode (Geometrisk kode). CAM-softwaren analyserer den importerede 3D-model og genererer et tilsvarende sæt kommandoer, som CNC-fræsemaskinen følger for at producere det ønskede objekt. G-koden dikterer bevægelse, orientering, hastighed og fremføring af skæreværktøjet og arbejdsbordet.

3. Opsætning af CNC-fræsemaskinen

Efter import af G-koden opsætter en operatør maskinen til den specifikke CNC-fræseoperation. Operatøren fastgør det passende CNC-fræseværktøj til spindelen, fastgør emnet sikkert til maskinens arbejdsbord og orienterer planer, akser og retninger. Derefter opsættes eventuelle nødvendige yderligere værktøjer, fiksturer og systemer, såsom et kølesystem.

4. Udførelse af CNC-fræsningsprocessen

Efter opsætning af maskinen og emnet tænder operatøren for maskinen, og fræsningsprocessen begynder. Fra dette tidspunkt er menneskelig indgriben kun påkrævet, hvis der opstår et problem. CNC-fræsemaskinen udfører fortløbende linjer af kode og skærer progressivt stykker af emnet. Skæreværktøjet roterer med høje hastigheder på tusindvis af omdrejninger i minuttet og skærer i emnet ved kontakt. Disse processer gentages, indtil det ønskede objekt er formet.

5. Efterbehandling

Efterbehandling er valgfri i CNC-fræsningsprocessen, men den bruges almindeligvis til at bringe færdige CNC-fræsede dele til en ønsket endelig tilstand. Behandlingen kan være æstetisk eller funktionel og varierer med materialer. Muligheder for efterbehandling inkluderer:

• Overfladebehandling: Afgratning, polering, sandblæsning, pulverlakering og maling.
• Belægning: Galvanisering (zink), elektroplettering (krom, nikkel) og anodisering.
• Behandling: Hærdning, anløbning og normalisering.

Typer af CNC-fræsemaskiner

Den mest almindelige klassificering for CNC-fræsemaskiner er antallet af akser, hvori skæreværktøjet og emnet kan bevæge sig. Ifølge denne klassificering er der tre hovedtyper af fræsemaskiner:

3-akse CNC-fræsemaskiner

3-akse fræsemaskiner kan bevæge sig i tre akser: X (sidelæns), Y (frem og tilbage) og Z (op og ned). Disse er de mest almindelige CNC-fræsere, der er typiske for håndtering af simple geometrier. De er nemme at programmere og betjene, hvilket resulterer i høj nøjagtighed til en lav pris.

4-akse CNC-fræsemaskiner

Fire-akse fræsemaskiner bevæger sig i tre laterale akser (X, Y og Z) plus en yderligere rotationsakse (A-aksen). De er mere avancerede end 3-akse fræsemaskiner og kan skabe mere komplekse dele hurtigere, især dele, der kræver bearbejdning rundt om en cylinder.

5-akse CNC-fræsemaskiner

5-akse fræsemaskiner tager det videre med tre laterale bevægelsesakser og to rotationsakser. Disse er de mest sofistikerede fræsemaskiner, der er bedst egnede til at håndtere meget komplekse designs såsom rumfartskomponenter, medicinske anordninger og implantater. Den multidimensionelle rotation af 5-akse fræsere eliminerer behovet for flere maskinopsætninger, hvilket muliggør bearbejdning i et enkelt trin for hurtigere og højere produktion.

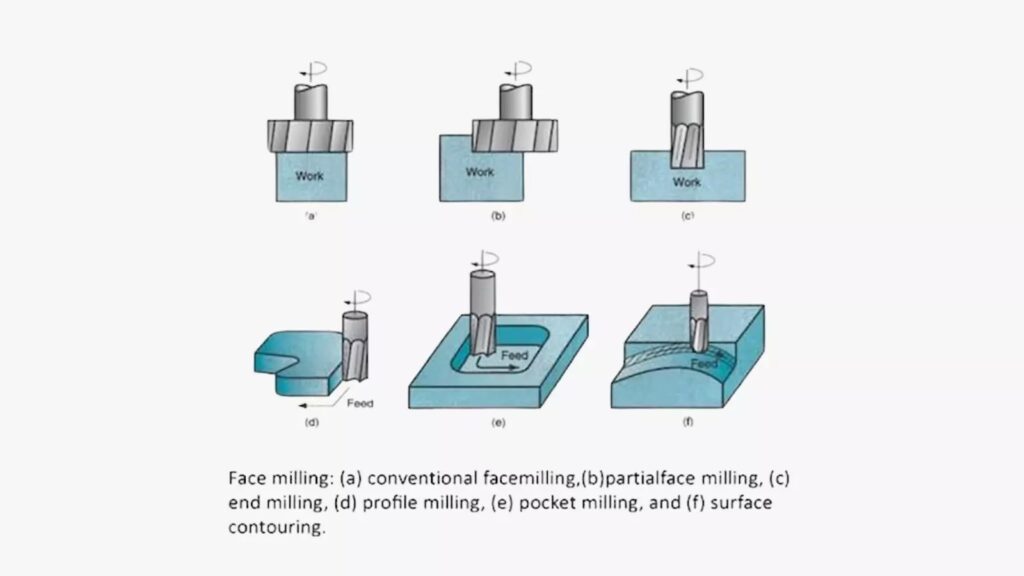

Almindelige CNC-fræseoperationer

CNC-fræsning kan producere en bred vifte af funktioner og former. Denne fremstillingsteknologi opnår dette gennem en række specifikke bevægelser og skæreteknikker kendt som fræseoperationer.

• Planfræsning (Face Milling): Skæreværktøjets rotationsakse er vinkelret på emnet. Anvendes typisk til at producere flade overflader og relativt lave konturer med en høj overfladekvalitet.
• Valsefræsning (Plain Milling): Skæreværktøjets rotationsakse er parallel med emnets overflade. Anvendes til at producere funktioner som lommer, hulrum, slidser og vægge.
• Vinkelfræsning (Angular Milling): Skærer emnet i en vinkel. Anvendes til at producere vinklede funktioner som svalehale-samlinger, affasninger og riller.
• Formfræsning (Form Milling): Involverer brug af specialiserede CNC-fræseværktøjer til at skære den ønskede form ind i emnet. Anvendes til at producere komplekse kurver, konturer og profiler.

Fordele og Ulemper ved CNC-fræsning

Som enhver fremstillingsproces har CNC-fræsning sine styrker og svagheder. At forstå disse kan hjælpe med at afgøre, om det er den rigtige metode til et givet projekt.

Anvendelser i forskellige industrier

På grund af CNC-fræsningens præcision og nøjagtighed er det en foretrukken fremstillingsmetode i industrier, hvor delens nøjagtighed er kritisk. I rumfarts- og bilindustrien bruges det til at producere motorer, gear, lejer og utallige andre kritiske dele. En anden sådan industri er medicin og sundhedspleje, hvor CNC-fræsning producerer præcise kirurgiske instrumenter og komplekse brugerdefinerede enheder, såsom ortopædiske og kardiovaskulære implantater. Processen anvendes også i vid udstrækning til produktion af armaturer og dele til industrielt udstyr og maskiner i fremstillings-, produktions-, bygge-, olie- og gas-, landbrugs-, elektronik-, forsvars-, energi- og mineindustrien.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den største forskel mellem 3-akse og 5-akse fræsning?

Den primære forskel er antallet af bevægelsesretninger. En 3-akse maskine bevæger sig langs X-, Y- og Z-akserne (venstre-højre, frem-tilbage, op-ned). En 5-akse maskine tilføjer to rotationsakser, hvilket gør det muligt at bearbejde meget mere komplekse geometrier fra flere vinkler i en enkelt opsætning, hvilket øger effektiviteten og nøjagtigheden.

Hvilke materialer kan CNC-fræses?

CNC-fræsning er kompatibel med et bredt udvalg af materialer. De mest almindelige er metaller som aluminium, stål, rustfrit stål, messing og titanium, samt forskellige plasttyper som ABS, nylon, PEEK og akryl. Træ, skum og kompositmaterialer kan også fræses.

Er CNC-fræsning en dyr proces?

Omkostningerne ved CNC-fræsning afhænger af flere faktorer, herunder delens kompleksitet, det valgte materiale, produktionsvolumen og den krævede maskintid. Mens opstartsomkostningerne for maskinerne er høje, kan prisen pr. del blive meget konkurrencedygtig, især ved mellemstore produktionsserier.

Hvad er forskellen på CNC-fræsning og 3D-print?

CNC-fræsning er en subtraktiv proces, hvor materiale fjernes fra en solid blok for at skabe en del. 3D-print er en additiv proces, hvor en del bygges op lag for lag. Generelt er CNC-fræsning mere præcis og bedre egnet til metaller, mens 3D-print giver større designfrihed for komplekse interne geometrier og er ofte hurtigere til prototyper i plast.
