Bürkert Inline Quarter-Turn: En Teknisk Guide

Præcis og pålidelig måling af væskeflow er en kritisk parameter i utallige industrielle processer. Uden nøjagtig kontrol kan produktkvaliteten lide, ressourcer kan gå til spilde, og sikkerheden kan blive kompromitteret. I denne sammenhæng har ingeniørkunst og innovation ført til udviklingen af avancerede målesystemer, der ikke kun leverer præcise data, men også er designet til at optimere drift og vedligeholdelse. Et fremtrædende eksempel på en sådan innovation er Bürkerts Type S030 sensor-fitting, som anvender en unik mekanisme kendt som Inline Quarter-Turn. Denne teknologi, der i bund og grund er en avanceret bajonetfatning, er designet til at løse nogle af de mest almindelige udfordringer ved installation og vedligeholdelse af flowmålere, herunder risikoen for lækager og behovet for at afbryde processen for at servicere udstyret.

Hvad er Bürkert Type S030 Sensor-fitting?

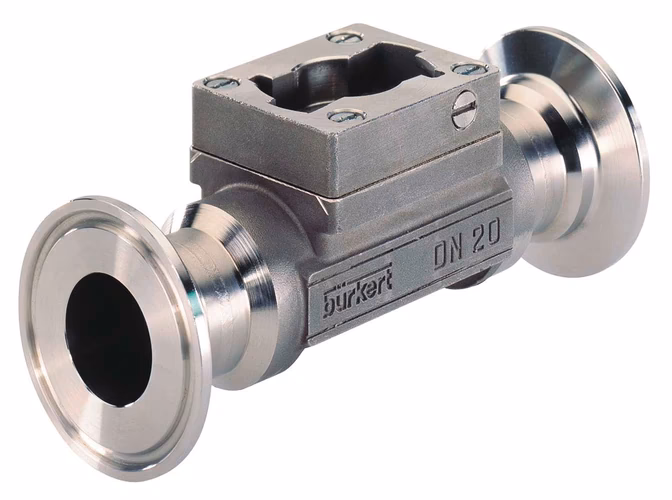

Bürkert Type S030 er en kompakt sensor-fitting, der er designet til at måle flowhastigheden i rørledninger. Kernen i dens funktion er et integreret skovlhjul, som roterer, når væske strømmer igennem fittingen. Denne sensor er specifikt udviklet til at håndtere neutrale, let aggressive væsker, der er fri for partikler, hvilket gør den ideel til en bred vifte af applikationer inden for vandbehandling, kemisk dosering og processtyring. En af de mest bemærkelsesværdige egenskaber ved S030 er dens modulære design. Selve sensor-fittingen fungerer som en permanent del af rørsystemet, mens den elektroniske del – transmitteren – nemt kan tilsluttes og fjernes. Dette er muliggjort af den førnævnte Inline Quarter-Turn teknologi. Systemet er tilgængeligt for rørdimensioner fra DN 06 op til DN 65 og kan leveres i forskellige materialer for at sikre optimal kompatibilitet med specifikke procesbetingelser og kemikalier.

Sådan Fungerer 'Inline Quarter-Turn'-Teknologien

Udtrykket 'Inline Quarter-Turn' refererer til den smarte og effektive mekanisme, som Bürkert bruger til at forbinde transmitteren (f.eks. Type SE30, SE32, SE36) med S030 sensor-fittingen. Man kan bedst beskrive det som en specialdesignet bajonetfatning.

Processen er utrolig enkel og brugervenlig:

1. Placering: Transmitteren placeres på toppen af sensor-fittingen.
2. Drejning: Med en simpel kvart omgang (en 'quarter turn') låses transmitteren fast på plads.
3. Sikring: Denne handling skaber en robust, sikker og fuldstændig tæt forsegling mellem de to komponenter.

Den helt store fordel ved dette design er, at installation eller fjernelse af transmitteren kan ske, uden at man på nogen måde skal åbne for rørledningen eller afbryde den igangværende proces. Dette er en game-changer for vedligeholdelse. Traditionelle systemer kræver ofte en komplet nedlukning af linjen for at udskifte en defekt sensor, hvilket medfører kostbar nedetid. Med Bürkerts system kan en tekniker hurtigt udskifte en transmitterenhed på få sekunder, mens processen fortsætter uforstyrret. Denne teknologi garanterer en lækagefri drift, hvilket er afgørende i systemer, der håndterer aggressive kemikalier eller dyrebare væsker.

Berøringsfri Måling: Hjertet af Pålideligheden

Selve flowmålingen i S030-systemet er lige så innovativ som dens monteringsmekanisme. Skovlhjulet inde i fittingen er udstyret med permanente magneter. Når væsken strømmer og får hjulet til at rotere, skaber disse magneter et roterende magnetfelt. Transmitteren, der er sikkert monteret på ydersiden, indeholder en Hall-effekt sensor, der detekterer dette magnetfelt – direkte gennem sensor-fittingens væg. Rotationen registreres altså helt berøringsfri.

Fordelene ved denne metode er mange:

• Minimalt slid: Da der ikke er nogen mekanisk forbindelse mellem skovlhjulet og sensoren, er der ingen dele, der slides mod hinanden. Dette forlænger levetiden markant.
• Ingen lækagepunkter: Designet eliminerer behovet for akseltætninger, som er et almindeligt svagt punkt og en potentiel kilde til lækager i andre flowmålere.
• Høj følsomhed: Systemet kan registrere selv lave flowhastigheder med stor præcision.
• Robusthed: Den elektroniske del er fuldstændig adskilt fra mediet, hvilket beskytter den mod korrosion og kemisk påvirkning.

Fleksibilitet og Systemintegration

Bürkert S030 er ikke et enkeltstående produkt, men en del af et fleksibelt og modulært system. Afhængigt af applikationens krav kan sensor-fittingen kombineres med forskellige transmittere, der hver især tilbyder unikke funktioner.

Sammenligning af Kompatible Transmittere

Denne modularitet betyder, at brugeren kan vælge præcis den funktionalitet, der er nødvendig, fra simpel overvågning til avanceret doseringskontrol, alt sammen ved hjælp af den samme grundlæggende sensor-fitting. Dette forenkler lagerstyring og giver mulighed for nem opgradering af systemets funktionalitet i fremtiden.

Ofte Stillede Spørgsmål (FAQ)

Spørgsmål: Kan jeg virkelig udskifte elektronikken, uden at lukke for vandet?

Svar: Ja, absolut. Takket være Inline Quarter-Turn (bajonetfatning) og det berøringsfri måleprincip kan transmitteren fjernes og udskiftes, mens systemet er under fuldt tryk og i drift. Processen afbrydes ikke.

Spørgsmål: Hvilke typer væsker er S030 egnet til?

Svar: Systemet er designet til rene eller partikelfri væsker, der er neutrale eller let aggressive. For stærkt aggressive kemikalier eller væsker med mange partikler bør man konsultere databladet for at vælge det korrekte materiale eller en alternativ måleteknologi.

Spørgsmål: Hvad er den primære fordel ved Inline Quarter-Turn i forhold til en traditionel skruetilslutning?

Svar: Hastighed, sikkerhed og pålidelighed. En kvart omgang er hurtigere end at skulle skrue en enhed fast. Bajonetlåsen giver en klar taktil og ofte hørbar feedback, når den er korrekt låst, hvilket minimerer risikoen for forkert montering. Vigtigst af alt er den designet til at sikre en perfekt tætning hver gang.

Spørgsmål: Kræver systemet regelmæssig kalibrering?

Svar: Som med alt præcisionsudstyr afhænger kalibreringsbehovet af applikationens krav til nøjagtighed og de driftsbetingelser, det udsættes for. Det berøringsfri design minimerer dog slid og drift, hvilket generelt fører til langvarig stabilitet.
