Buck-Boost Konverter: En Komplet Guide

En buck-boost konverter er en type DC-til-DC-konverter, der har en udgangsspænding, som kan være enten højere eller lavere end indgangsspændingen. Dette gør den utroligt alsidig i elektroniske designs, hvor en stabil udgangsspænding er påkrævet, selvom indgangsspændingen varierer. I modsætning til en ren buck-konverter (som kun kan sænke spændingen) eller en ren boost-konverter (som kun kan hæve spændingen), kombinerer buck-boost-topologien begge funktioner i ét enkelt kredsløb. En interessant egenskab ved den grundlæggende buck-boost konverter er, at den inverterer polariteten af udgangsspændingen i forhold til indgangen.

If D > 0.5, the output voltage is larger than the input; and if D < 0.5, the output is smaller than the input. But if D = 0.5 the output voltage is equal to the input voltage. A circuit of a Buck-Boost converter and its waveforms is shown below. The inductance, L, is 50mH and the C is 100µF and the resistive load is 50Ω.[/caption]

Denne artikel vil dykke ned i de grundlæggende arbejdsprincipper for en buck-boost konverter, undersøge den kritiske rolle, som duty cycle spiller, og præsentere praktiske kredsløbsdesigns, herunder en simpel version med to transistorer og en mere avanceret model, der bruger den populære IC 555-timer som en PWM-controller.

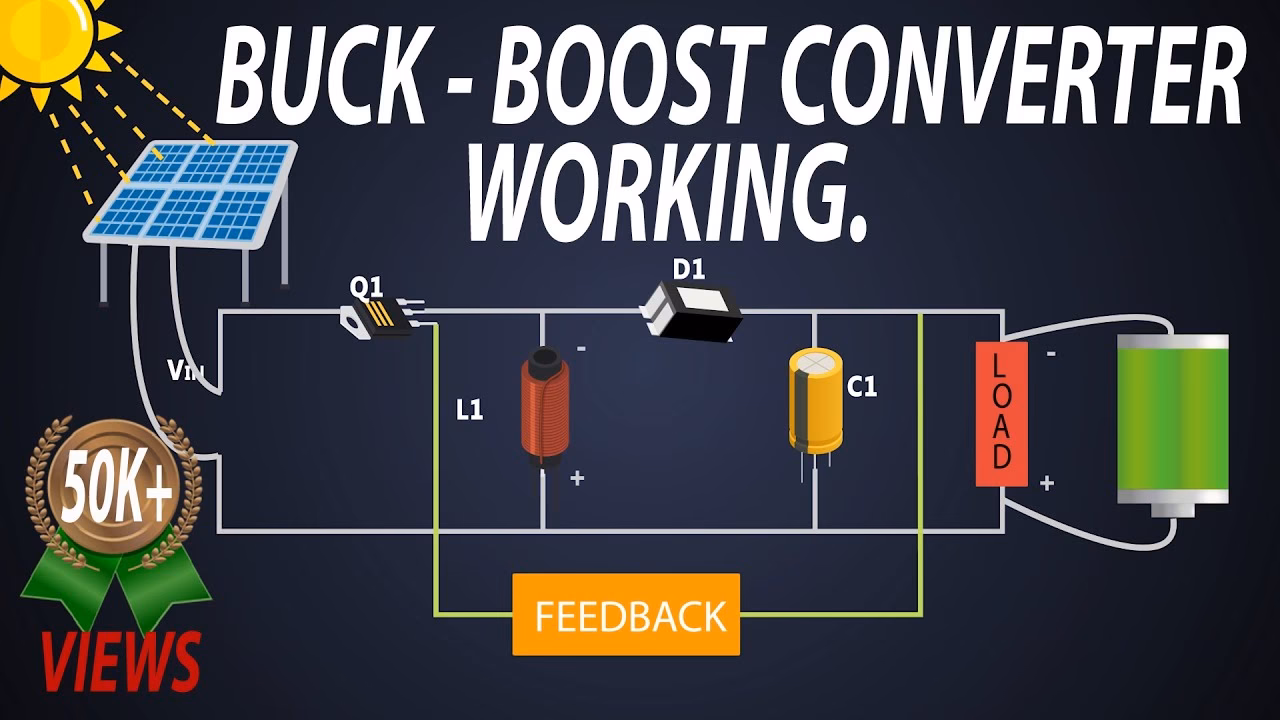

Grundlæggende Funktionsprincip

For at forstå, hvordan en buck-boost konverter fungerer, kan vi opdele dens drift i to separate faser, som bestemmes af, om en elektronisk switch (typisk en MOSFET) er tændt eller slukket. Disse to faser gentages tusindvis af gange i sekundet.

Fase 1: Switchen er Tændt (ON-State)

Når switchen er lukket (tændt), forbindes indgangsspændingen (VIN) direkte over spolen (L). Dioden (D) er i spærreretning, fordi dens anode er forbundet til jord (eller et lavere potentiale), og dens katode vil se en positiv spænding, når strømmen begynder at løbe. Dette isolerer effektivt udgangsdelen af kredsløbet fra indgangen.

I denne fase begynder strømmen at løbe gennem spolen. På grund af spolens induktans stiger strømmen ikke øjeblikkeligt, men lineært over tid. I løbet af denne periode lagrer spolen energi i sit magnetfelt. Imens forsyner udgangskondensatoren (C) belastningen med den energi, den lagrede i den forrige cyklus.

Fase 2: Switchen er Slukket (OFF-State)

Når switchen åbnes (slukkes), afbrydes forbindelsen til indgangsspændingen. En spoles natur er at modstå ændringer i strøm. Da strømmen pludselig bliver afbrudt, kollapser magnetfeltet i spolen, hvilket inducerer en spænding med omvendt polaritet. Denne inducerede spænding er nu i serie med indgangsspændingen.

Denne omvendte spænding får dioden (D) til at blive forspændt (lede strøm). Den energi, der var lagret i spole, frigives nu og strømmen flyder gennem dioden for at oplade kondensatoren (C) og forsyne belastningen (R). Det er vigtigt at bemærke, at strømmen nu flyder "opad" fra jord gennem belastningen, hvilket resulterer i en negativ udgangsspænding i forhold til jord.

Ved hurtigt at skifte mellem disse to faser kan kredsløbet overføre energi fra indgangen til udgangen og regulere spændingen.

Rollen af Duty Cycle

Størrelsen på udgangsspændingen styres af den såkaldte "duty cycle" (D). Duty cycle er den procentdel af den samlede cyklustid, hvor switchen er tændt. Den udtrykkes normalt som et tal mellem 0 og 1.

Forholdet mellem indgangs- og udgangsspænding i en ideel buck-boost konverter er givet ved formlen:

Vout / Vin = -D / (1 - D)

Lad os se på, hvad dette betyder i praksis:

• Hvis D < 0.5: Tælleren (D) er mindre end nævneren (1-D). Resultatet er, at |Vout| < |Vin|. Kredsløbet fungerer i "buck"-tilstand og sænker spændingen.
• Hvis D > 0.5: Tælleren (D) er større end nævneren (1-D). Resultatet er, at |Vout| > |Vin|. Kredsløbet fungerer i "boost"-tilstand og hæver spændingen.
• Hvis D = 0.5: Tælleren og nævneren er lige store (0.5). Resultatet er, at |Vout| = |Vin|. Udgangsspændingen er lig med indgangsspændingen, men med omvendt polaritet.

Ved at justere denne duty cycle kan man præcist styre udgangsspændingen. Dette gøres typisk ved hjælp af et Pulsbreddemodulationskredsløb (PWM).

Praktiske Kredsløbsdesigns

Selvom teorien er enkel, findes der flere måder at implementere en buck-boost konverter på i praksis. Her er to eksempler.

Simpelt To-Transistor Kredsløb

Et meget grundlæggende, selvoscillerende buck-boost kredsløb kan bygges med blot to transistorer og nogle få passive komponenter. I et sådant design fungerer de to transistorer som en oscillator, der automatisk tænder og slukker for strømmen til spolen.

Når kredsløbet tændes, vil en transistor (f.eks. T2) tænde via en modstand, hvilket igen tænder den primære switch-transistor (T1). Dette starter energilagringsfasen i spolen. Når strømmen gennem spolen stiger, vil den på et tidspunkt trække basisstrømmen væk fra T2, hvilket får den til at slukke. Dette slukker også T1, og energien frigives fra spolen til udgangen. En kondensator i styrekredsløbet vil derefter langsomt oplades igen, indtil T2 tændes på ny, og cyklussen gentages. Frekvensen og duty cycle i et sådant kredsløb er primært bestemt af værdierne på modstande og kondensatorer i oscillatordelen, hvilket gør det mindre fleksibelt end PWM-styrede designs.

Brug af IC 555 som PWM-Controller

En langt mere stabil og justerbar løsning er at bruge en dedikeret controller til at generere et PWM-signal. Den klassiske IC 555-timer er et fremragende valg til dette formål. Kredsløbet kan opdeles i to hoveddele:

1. PWM-Controller Stage: IC 555 er konfigureret i en astabil tilstand til at generere et firkantbølgesignal. Ved at tilføje et par dioder og et potentiometer til opladnings- og afladningsstierne for timing-kondensatoren, kan man justere pulsbredden (duty cycle) uden at ændre frekvensen væsentligt. Udgangen fra pin 3 på IC 555 driver gaten på MOSFET'en.
2. Power Stage: Denne del består af MOSFET'en (switchen), spolen, den hurtige diode (en Schottky-diode er ideel her på grund af dens lave spændingsfald og hurtige switching-tid) og udgangskondensatoren. MOSFET'en modtager PWM-signalet og skifter strømmen til spolen i overensstemmelse hermed.

Fordelen ved dette design er, at man med et simpelt drej på et potentiometer kan justere duty cycle og dermed præcist indstille den ønskede udgangsspænding, uanset om det er en buck- eller boost-operation.

Sammenligning af Designs

Ofte Stillede Spørgsmål (FAQ)

Hvad er hovedformålet med en buck-boost konverter?

Hovedformålet er at levere en reguleret DC-udgangsspænding fra en DC-indgangsspænding, der kan svinge både over og under den ønskede udgangsspænding. Dens unikke evne er at kunne både hæve (boost) og sænke (buck) spændingen.

Hvorfor er udgangsspændingen på en buck-boost konverter typisk negativ?

I den grundlæggende topologi skyldes den negative udgangsspænding den måde, spolen frigiver sin energi på. Når switchen slukkes, tvinges strømmen fra spolen gennem dioden og belastningen mod jord. Dette betyder, at strømretningen gennem belastningen er modsat af, hvad den ville være i en positiv forsyning, hvilket resulterer i en negativ spænding i forhold til jord.

Hvad sker der, hvis spolens kerne går i mætning?

Spolemætning er en kritisk faktor. Hvis ON-tiden er for lang, kan strømmen i spolen stige så meget, at kernematerialet bliver mættet. Når dette sker, falder induktansen drastisk, og spolen opfører sig mere som en modstand. Dette fører til en meget høj strøm, som kan ødelægge switchen (MOSFET'en) og reducere effektiviteten dramatisk. Det er derfor vigtigt at designe kredsløbet, så spolen ikke mættes under drift.

Kan jeg bygge min egen buck-boost konverter?

Ja, det er absolut muligt. Som beskrevet i artiklen kan man starte med simple designs, der bruger transistorer eller en IC 555. Det kræver en grundlæggende forståelse af komponenternes funktion, især spolen og switchen, samt omhyggelighed med layout og valg af komponenter for at opnå et effektivt og stabilt resultat.
