Boost Konverter: Effektiv Spændingsforøgelse

I en verden af elektroteknik spiller strømkonvertering en afgørende rolle for effektiv styring af energiflow på tværs af utallige elektroniske systemer. Blandt de mange konverteringsteknikker indtager boost konverteren en særlig vigtig plads inden for spændingsregulering. Det er en af de simpleste typer af switch-mode konvertere, og med sin evne til at hæve DC-spændingsniveauer (også kendt som step-up), finder den udbredt anvendelse i alt fra bærbare elektroniske enheder til vedvarende energisystemer. Denne artikels formål er at dykke ned i, hvorfor en boost konverter er så effektiv, og hvordan den fungerer i praksis.

Hvad er en Boost Konverter?

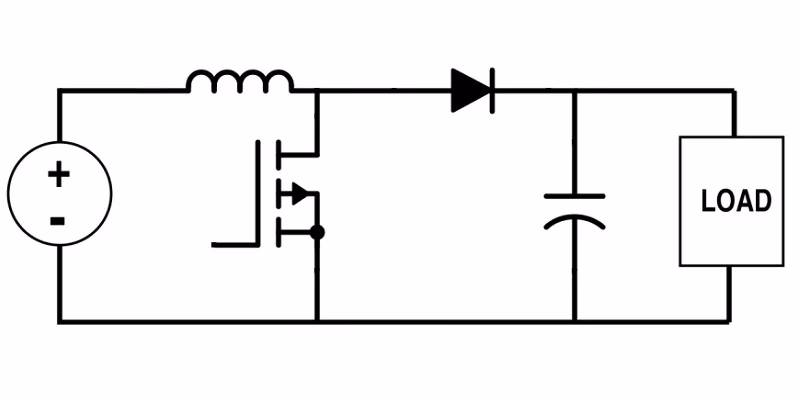

En boost konverter, eller step-up konverter, er et elektronisk DC-til-DC kredsløb, der øger spændingen fra en inputkilde for at levere en højere udgangsspænding. Den bruges almindeligvis i mange enheder til effektivt at hæve spændingsniveauer, især i elektronik, der kører på batterier eller i vedvarende energisystemer som solcelleanlæg. Dens unikke evne opnås ved at lagre energi i en induktor (en spole) og derefter frigive den til belastningen ved en højere spænding.

Ved præcist at manipulere timingen og driftscyklussen (duty cycle) for en switch-operation kan boost konvertere effektivt regulere udgangsspændingen over et bredt spektrum af inputspændinger og belastningsforhold. Desuden anvendes forskellige kontrolteknikker, såsom pulsbreddemodulation (PWM), til at sikre stabil og pålidelig drift, hvilket gør boost konvertere til en uundværlig komponent i moderne elektroniske systemer. For at opnå høj effektivitet skal kontakten i en switch-mode strømforsyning (SMPS) tænde og slukke hurtigt og have lave tab.

Driftsprincippet for en Boost Konverter

Funktionen af en boost konverter kan forklares i to primære driftstilstande, der cykler tusindvis af gange i sekundet. Disse tilstande er defineret af, om en central kontakt (typisk en MOSFET-transistor) er tændt eller slukket.

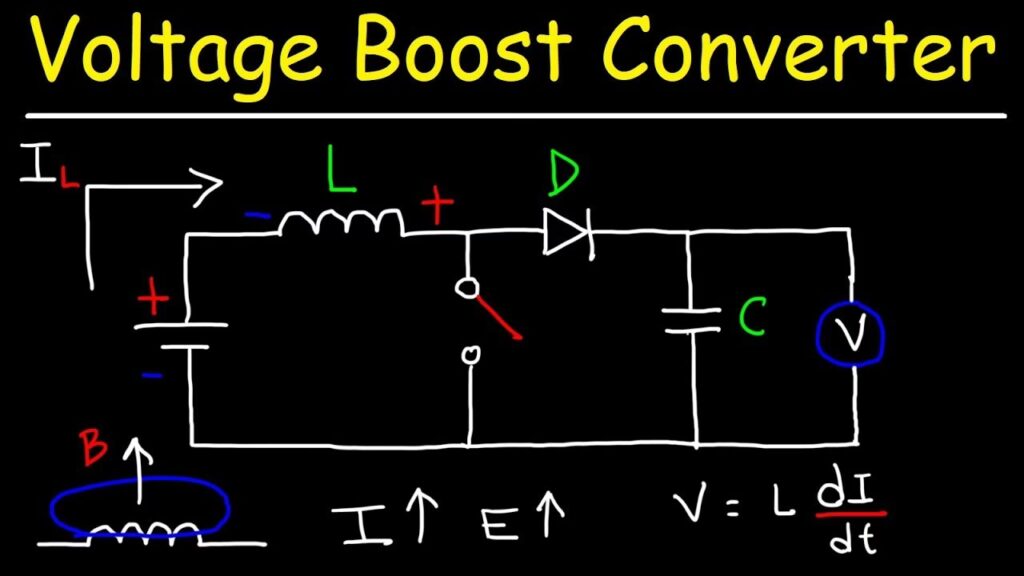

Fase 1: Kontakten er TÆNDT (og dioden er slukket)

I denne driftstilstand overfører kredsløbet energi fra inputkilden til induktoren. Når kontakten er tændt (lukket), påføres inputspændingen direkte over induktoren. Dette får strømmen gennem induktoren til at stige lineært, og den lagrer energi i form af et magnetfelt. I denne periode forsyner udgangskondensatoren belastningen med strøm for at opretholde en stabil udgangsspænding. Kondensatoren kan ikke aflades tilbage gennem dioden, da dioden er spærret (reverse-biased). Kontakten spiller en afgørende rolle i at kontrollere strømflowet gennem kredsløbet og regulere udgangsspændingen via styresignaler. Effektiv spændingsregulering sikrer, at boost konverteren kan opretholde en konstant udgangsspænding på trods af variationer i inputspændingen, hvilket bidrager til dens ydeevne og pålidelighed.

Ændringen i strømmen (ΔIL) gennem induktoren i denne fase kan udledes ved hjælp af forholdet mellem spænding (V), strøm (I) og induktans (L):

V = L * (di/dt)

Hvor spændingen over induktoren er lig med inputspændingen (Vin). Ændringen i tid (dt) er driftscyklussen (D) multipliceret med switch-perioden (T). Ligningen bliver:

ΔIL = (Vin * D * T) / L

Denne fase er fundamental for konverterens evne til at "pumpe" energi ind i systemet, som senere kan frigives ved en højere spænding.

Fase 2: Kontakten er SLUKKET (og dioden er tændt)

Når kontakten slukkes (åbnes), stopper inputkilden med at levere strøm direkte til induktoren. Induktoren, som nu har lagret energi, fungerer som en midlertidig energikilde. Da magnetfeltet kollapser, inducerer det en spænding med modsat polaritet for at modstå ændringen i strømmen. Denne inducerede spænding lægges oven i inputspændingen. Resultatet er, at den samlede spænding ved diodens anode er højere end udgangsspændingen, hvilket får dioden til at lede (forward-biased).

Energien fra induktoren strømmer nu gennem dioden og ind i både udgangskondensatoren og belastningen. Dette genoplader kondensatoren og sikrer en kontinuerlig strømforsyning til belastningen. Denne fase er afgørende for at opretholde en stabil drift og levere en jævn strømforsyning, selv når inputkilden er midlertidigt afbrudt fra udgangssiden. Denne operationelle tilstand viser boost konverterens evne til effektivt at omdanne den lagrede energi i induktoren til en højere og konstant udgangsspænding. Det er denne switch-mode mekanisme, der gør den så effektiv.

Ændringen i strømmen (ΔIL) under denne fase er givet ved:

ΔIL = ((Vin - Vout) * (1 - D) * T) / L

I en stabil tilstand skal stigningen i strømmen, når kontakten er tændt, være lig med faldet i strømmen, når kontakten er slukket. Ved at sætte de to ΔIL-udtryk lig med hinanden, kan man udlede den ideelle overførselsfunktion for en boost konverter i kontinuerlig driftstilstand:

Vout / Vin = 1 / (1 - D)

Denne ligning viser, at udgangsspændingen altid er højere end inputspændingen (da D er mellem 0 og 1) og teoretisk kan stige mod uendelig, når D nærmer sig 1.

Anvendelser af Boost Konvertere

Boost konvertere er alsidige og findes i en bred vifte af applikationer:

• Batteridrevne enheder: Mange bærbare enheder, som f.eks. lommelygter, bruger et enkelt 1,5V batteri til at drive en LED, der kræver 3,3V. En boost konverter hæver spændingen effektivt.
• Vedvarende energisystemer: I solcelleanlæg bruges boost konvertere til at hæve den lave spænding fra solpanelerne til et niveau, der er egnet til en inverter eller til at oplade batterier.
• Bilindustrien: Hybrid- og elbiler (HEV/EV) bruger boost konvertere til at hæve spændingen fra batteripakken (f.eks. 200V) til den høje spænding, der kræves af elmotoren (f.eks. 500-600V).
• Strømforsyninger og regulering: De bruges i kredsløb til effektfaktorkorrektion (PFC) for at sikre, at belastningen på elnettet er så effektiv som muligt.
• Industrielt udstyr: Anvendes i opvarmnings- og svejsemaskiner, hvor der kræves høje spændinger.

Fordele og Ulemper ved Boost Konvertere

Som med enhver teknologi er der både fordele og ulemper ved at bruge boost konvertere. Nedenstående tabel sammenligner de vigtigste punkter.

Ofte Stillede Spørgsmål (FAQ)

Hvor mange halvleder-enheder bruges i et boost konverter kredsløb?

Et grundlæggende boost konverter kredsløb indeholder mindst to halvledere: en transistor (typisk en MOSFET), der fungerer som en kontakt, og en diode. Derudover kræver det mindst ét energilagringselement, som er induktoren. I praksis bruges også en kondensator på udgangen til at udjævne spændingen.

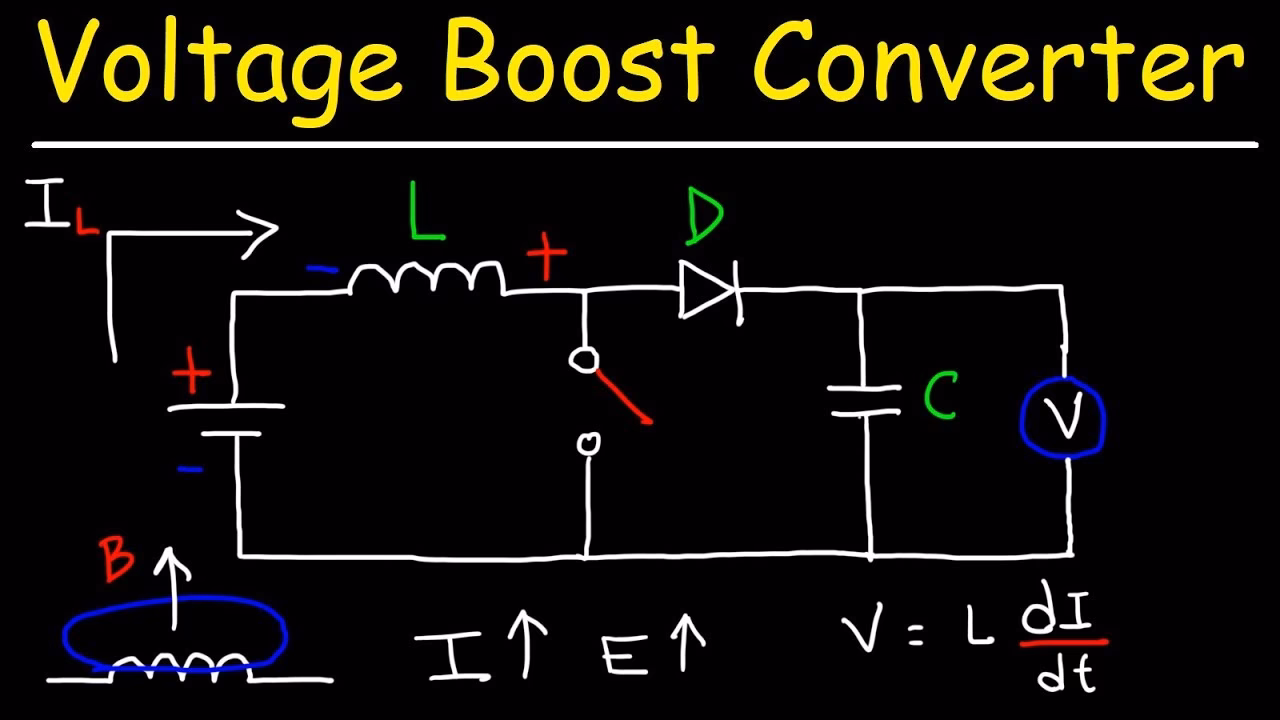

Hvordan strømmer strømmen gennem en boost konverter, når kontakten er slukket?

Når kontakten er slukket (off-state), er strømvejen fra inputkilden afbrudt. Energien, der er lagret i induktorens magnetfelt, frigives. Strømmen flyder nu fra induktoren, gennem dioden, og deler sig for at forsyne både belastningen og oplade udgangskondensatoren. Den kombinerede spænding fra inputkilden og den inducerede spænding i induktoren driver denne strøm.

Hvordan reducerer boost konvertere spændingsrippel?

Spændingsrippel er den uønskede, periodiske variation i DC-udgangsspændingen, som opstår på grund af den cykliske opladning og afladning. For at reducere denne rippel tilføjes filtre, der normalt består af kondensatorer (og nogle gange i kombination med induktorer), til konverterens udgang (belastningssidefilter) og ofte også til dens input (kildesidefilter). Udgangskondensatoren fungerer som et lille, lokalt reservoir af energi, der udjævner spændingen ved at levere strøm, når induktoren ikke gør det, og absorbere overskydende strøm, når den gør.

Konklusion

Boost konverteren demonstrerer sin evne til effektivt at hæve spændingsniveauer for at imødekomme kravene fra en bred vifte af elektroniske systemer. Gennem en smart udnyttelse af energilagring i en induktor sikrer konverteren en stabil regulering af udgangsspændingen, hvilket er essentielt for at drive alt fra små gadgets til store industrielle maskiner. At forstå de grundlæggende principper bag boost konverteren er afgørende for design og implementering af effektive spændingsreguleringskredsløb. På trods af dens designmæssige kompleksitet og udfordringer som støj og rippel, forbliver boost konverteren en hjørnesten i moderne kraftelektronik, der muliggør pålidelige og stabile strømforsyningsløsninger.
