Hvad er en Bipolar Junction Transistor (BJT)?

En Bipolar Junction Transistor, almindeligt kendt som en BJT, er en af de mest fundamentale og udbredte komponenter i moderne elektronik. Denne tre-terminale halvleder-enhed er hjørnestenen i utallige kredsløb, fra simple forstærkere og switches til komplekse digitale logiske kredsløb og integrerede kredsløb. Dens primære funktioner er at forstærke elektriske signaler og at fungere som en elektronisk kontakt (switch). En BJT består af tre terminaler kendt som basen (Base), kollektoren (Collector) og emitteren (Emitter). Ved at påføre en lille strøm til basen kan man styre en meget større strøm, der flyder mellem kollektoren og emitteren, hvilket er princippet bag dens evne til forstærkning.

BJT'ens Grundlæggende Struktur

For at forstå, hvordan en BJT fungerer, er det essentielt at kende dens interne opbygning. En BJT er konstrueret af tre lag af doteret halvledermateriale, typisk silicium, germanium eller galliumarsenid. Disse lag danner to p-n-overgange i serie. Der findes to hovedtyper af BJT'er, baseret på rækkefølgen af disse lag:

• NPN Transistor: Består af et tyndt lag p-doteret materiale (basen) klemt inde mellem to lag n-doteret materiale (emitter og kollektor). I NPN-transistorer er elektroner de primære ladningsbærere.
• PNP Transistor: Består af et tyndt lag n-doteret materiale (basen) klemt inde mellem to lag p-doteret materiale (emitter og kollektor). I PNP-transistorer er "huller" (fraværet af en elektron) de primære ladningsbærere.

De tre regioner har forskellige dopingkoncentrationer og fysiske dimensioner for at optimere deres funktion:

• Emitter (E): Denne region er kraftigt doteret. Dens formål er at "emittere" eller injicere ladningsbærere (elektroner for NPN, huller for PNP) ind i basen. Den kraftige dotering sikrer en høj koncentration af majoritetsbærere.
• Base (B): Basen er meget tynd og let doteret. Dens tyndhed er afgørende for, at de fleste ladningsbærere, der injiceres fra emitteren, kan passere igennem til kollektoren uden at rekombinere. Den lette dotering minimerer antallet af majoritetsbærere i basen, hvilket yderligere reducerer rekombination.
• Kollektor (C): Kollektoren er den største af de tre regioner og er moderat doteret. Dens opgave er at "opsamle" de ladningsbærere, der diffunderer gennem basen. Den større fysiske størrelse hjælper med at aflede den varme, der genereres, især i effekttransistorer.

Asymmetrien i doping og størrelse mellem emitter og kollektor betyder, at en BJT ikke er en symmetrisk enhed. Man kan ikke blot bytte om på emitter- og kollektorterminalerne og forvente samme ydeevne.

Driftstilstande for en BJT

En BJT kan operere i fire forskellige tilstande, afhængigt af hvordan de to p-n-overgange (emitter-base-overgangen og kollektor-base-overgangen) er forspændt (biased). Forspænding refererer til den eksterne spænding, der påføres overgangene.

1. Aktivt område (Forward-Active Region): Dette er den primære driftstilstand for forstærkning. Her er emitter-base-overgangen forspændt i lederetningen (forward-biased), og kollektor-base-overgangen er forspændt i spærreretningen (reverse-biased). I denne tilstand er kollektorstrømmen (I_C) næsten proportional med basestrømmen (I_B), men meget større. Forholdet I_C / I_B kaldes strømforstærkningen, beta (β).
2. Mætningsområde (Saturation Region): I denne tilstand er begge overgange forspændt i lederetningen. Transistoren fungerer som en lukket switch, hvor der er en lav modstand mellem kollektor og emitter, hvilket tillader en stor strøm at flyde. Spændingsfaldet fra kollektor til emitter (V_CE) er meget lille, typisk kun et par tiendedele af en volt.
3. Cut-off område (Cut-off Region): Her er begge overgange forspændt i spærreretningen. Transistoren fungerer som en åben switch, og der flyder næsten ingen strøm mellem kollektor og emitter (kun en meget lille lækstrøm).
4. Omvendt Aktivt Område (Reverse-Active Region): Dette er en sjældent anvendt tilstand, hvor rollerne for emitter og kollektor er byttet om. Emitter-base-overgangen er i spærreretning, og kollektor-base-overgangen er i lederetning. Strømforstærkningen i denne tilstand er meget lavere end i det normale aktive område.

BJT Konfigurationer og deres Egenskaber

En BJT kan tilsluttes i et kredsløb på tre grundlæggende måder, afhængigt af hvilken terminal der er fælles for både input- og output-signalet. Hver konfiguration har unikke egenskaber med hensyn til strømforstærkning, spændingsforstærkning og impedans, hvilket gør dem egnede til forskellige anvendelser.

Sammenligning af BJT Konfigurationer

Fælles Emitter (Common Emitter) er den mest anvendte konfiguration, da den giver både høj strøm- og spændingsforstærkning, hvilket resulterer i den højeste effektforstærkning. Den er ideel til generelle forstærkerapplikationer.

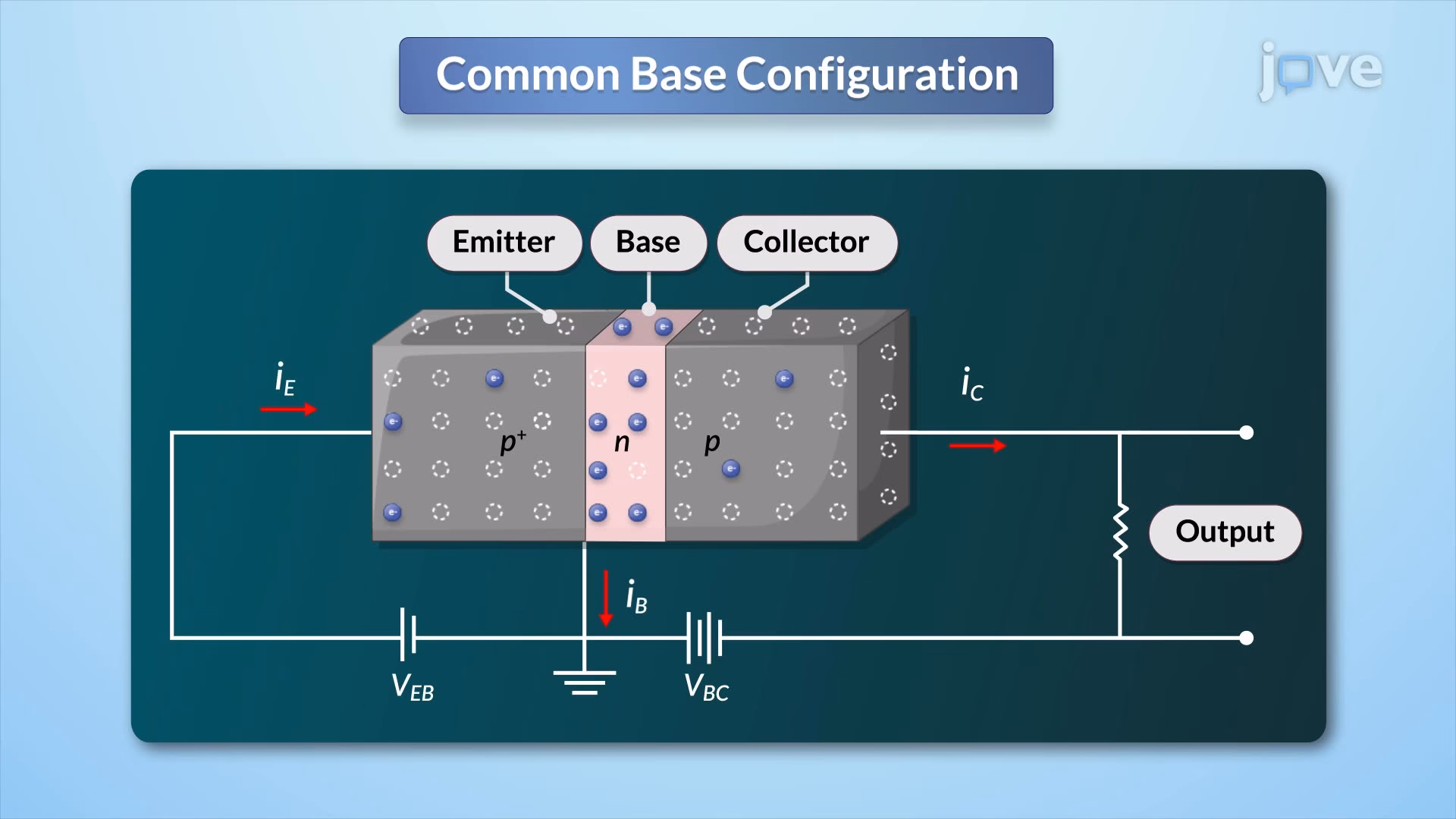

Fælles Base (Common Base) har ingen strømforstærkning, men høj spændingsforstærkning. Dens lave indgangsimpedans og høje udgangsimpedans gør den velegnet til højfrekvente applikationer, som f.eks. RF-forstærkere og som buffer mellem kredsløb.

Fælles Kollektor (Common Collector), også kendt som en emitter-følger, har høj strømforstærkning, men en spændingsforstærkning på næsten 1. Dens høje indgangsimpedans og lave udgangsimpedans gør den perfekt til impedanstilpasning og som en spændingsbuffer.

Ofte Stillede Spørgsmål (FAQ)

Hvad er forskellen på en NPN og en PNP transistor?

Den primære forskel ligger i deres struktur og den måde, strømmen flyder på. I en NPN-transistor er hovedstrømmen en strøm af elektroner fra emitter til kollektor, styret af en lille strøm af huller ind i basen. Spændingerne for en NPN er typisk positive. I en PNP-transistor er hovedstrømmen en strøm af huller fra emitter til kollektor, styret af en lille strøm af elektroner ud af basen. Spændingerne for en PNP er typisk negative i forhold til emitteren. Valget mellem NPN og PNP afhænger af kredsløbets design og polariteten af strømforsyningen.

Hvad betyder det, at en BJT er en strømstyret enhed?

Det betyder, at output-strømmen (kollektorstrømmen, I_C) er en funktion af og styres direkte af input-strømmen (basestrømmen, I_B). Dette står i kontrast til Field-Effect Transistors (FETs), som er spændingsstyrede enheder, hvor output-strømmen styres af en input-spænding (gate-source spændingen) med næsten ingen input-strøm.

Hvorfor er beta (β) værdien vigtig?

Beta (β), også kendt som h_FE, er transistorens DC-strømforstærkningsfaktor i fælles emitter-konfiguration. Den definerer forholdet mellem kollektorstrøm og basestrøm (β = I_C / I_B). En høj beta-værdi betyder, at en meget lille basestrøm kan styre en stor kollektorstrøm, hvilket er afgørende for en effektiv forstærkning. Beta-værdien er dog ikke konstant; den varierer med temperatur, kollektorstrøm og fra enhed til enhed, selv inden for samme produktionsserie. Derfor designer ingeniører ofte kredsløb, der er mindre afhængige af den præcise værdi af beta.

Kan man bruge en BJT som en digital switch?

Ja, BJT'er er fremragende som digitale switches. Ved at drive transistoren mellem cut-off-området (hvor den er "slukket", og ingen strøm flyder) og mætningsområdet (hvor den er "tændt", og maksimal strøm flyder), kan den fungere som en elektronisk kontakt. Dette princip er grundlaget for transistor-transistor-logik (TTL) og mange andre digitale kredsløb.

Konklusion

Den Bipolare Junction Transistor er en utroligt alsidig og fundamental komponent, der har formet elektronikken, som vi kender den i dag. Fra sin rolle som en kraftfuld forstærker i audio- og radiosystemer til dens funktion som en lynhurtig switch i computeres hjerte, er BJT'ens indflydelse allestedsnærværende. At forstå dens struktur, driftstilstande og forskellige konfigurationer er afgørende for enhver, der arbejder med eller er interesseret i elektronisk design og reparation.
