Annubar flowmåler: En dybdegående guide

Flowmåling er en kritisk komponent i utallige industrielle processer, der gør det muligt for ingeniører og operatører at overvåge og kontrollere væskesystemer effektivt. Blandt de mange forskellige typer flowmålere skiller Annubar flowmåleren sig ud på grund af sin nøjagtighed, pålidelighed og relativt lave vedligeholdelseskrav. I modsætning til traditionelle måleblænder og andre differenstrykenheder, tilbyder Annubar en unik tilgang til måling af flowhastighed ved at anvende flere trykfølende punkter. Denne artikel sigter mod at give en omfattende forståelse af, hvad en Annubar flowmåler er, dens funktionsprincipper, anvendelser, fordele og vigtige overvejelser ved valg af denne enhed.

Hvad er et Annubar primært flowelement?

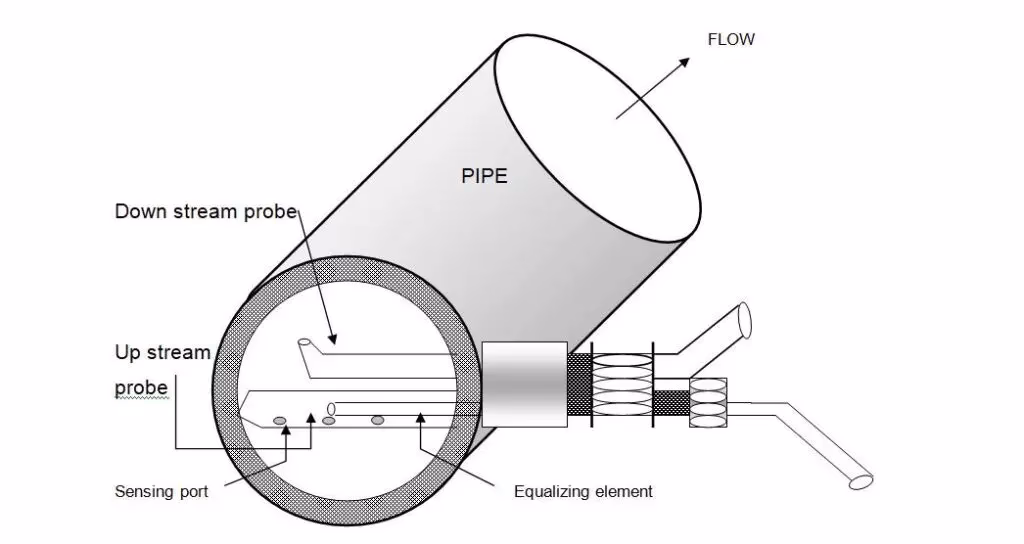

En Annubar flowmåler, også kendt som et gennemsnitligt pitotrør, er en type differenstryk-flowmåler designet til at måle flowhasten af væsker, gasser og damp i rør. Enheden anvender et flerpunkts gennemsnitligt pitotrør — almindeligvis kaldet en "Annubar" — som spænder over rørets tværsnit. Dette pitotrør indsamler trykdata på forskellige punkter for at give en nøjagtig repræsentation af hastighedsprofilen for den væske, der strømmer gennem røret. Navnet "Annubar" er et registreret varemærke og repræsenterer en flow-følende sonde, der fanger dynamisk tryk på flere punkter, hvilket reducerer de fejl, der er forårsaget af ujævn hastighedsfordeling i røret.

Funktionsprincip: Hvordan virker det?

Arbejdsprincippet for Annubar flowmåleren er baseret på måling af differenstryk. Det fungerer på samme måde som traditionelle pitotrør, men forbedrer nøjagtigheden ved at tage gennemsnittet af trykket over flere punkter i rørets tværsnit. Processen kan opdeles i følgende trin:

1. Flerpunkts trykmåling

Annubar-sonden indsættes i røret og placeres, så den spænder over hele diameteren. Den har flere trykporte strategisk placeret på sondens opstrøms side for at mærke det totale tryk (også kaldet stagnationstryk eller anslagstryk). Samtidig måler porte på den nedstrøms eller sidevendte flade af sonden det statiske tryk i væsken.

2. Forholdet mellem dynamisk tryk og flowhastighed

Forskellen mellem det totale tryk og det statiske tryk repræsenterer det dynamiske tryk, som er direkte proportionalt med kvadratet af væskens hastighed ifølge Bernoullis princip. Ved at måle dette differenstryk bestemmer Annubar-enheden væskens hastighed på målepunktet. Den resulterende differenstryk er forskellen mellem det høje anslagstryk (PH) og det lave sugetryk (PL):

DP = PH – PL

Den målte DP bruges derefter til at beregne flowhasten.

3. Beregning af flowrate

Når den gennemsnitlige hastighed (v) er kendt, kan den volumetriske flowrate (Q) beregnes ved hjælp af rørets tværsnitsareal (A) med formlen:

Q = A × v

Forholdet mellem flowrate og differenstryk kan også udtrykkes som:

Q = K × √DP

Hvor K er Annubar-flowkoefficienten, som er specifik for enhedens design og installation.

Fordele ved Annubar flowmålere

Der er flere grunde til, at en Annubar kan være det foretrukne valg til flowmåling:

• Lavt permanent tryktab: I modsætning til måleblænder, som skaber en betydelig forsnævring og dermed et stort trykfald, skaber Annubar-sonden minimal obstruktion i flowet. Dette reducerer energitab og driftsomkostninger, hvilket er en stor fordel i mange systemer.
• Lave installationsomkostninger: Annubar-enheder er relativt billige at installere. De kræver ikke specielle flanger eller omfattende rørmodifikationer. De kan installeres gennem en lille åbning i røret, hvilket minimerer installations tid og omkostninger.
• Forbedret nøjagtighed i uroligt flow: Fordelen ved Annubar ligger i dens flere målepunkter, der gennemsnitsberegner hastighedsprofilen. Dette minimerer fejl forårsaget af flowprofil-forstyrrelser fra ventiler, bøjninger eller andre fittings.
• Velegnet til store rørledninger: Kræfterne, der udøves på et primært flowelement, kan være store, især i rør med stor diameter. Annubar-enheder fås i modeller, der strækker sig over hele rørets diameter og understøttes i begge ender. Dette gør dem robuste og økonomiske til brug i større rørledninger.

Ulemper og begrænsninger

Selvom Annubar-målere har mange fordele, er der også nogle begrænsninger, man skal være opmærksom på:

• Snavsede væsker: Partikler i væsken kan blokere de små trykporte på sonden, hvilket kan føre til unøjagtige målinger. Rengøring kan være nødvendig, hvilket enten kræver fjernelse af sonden (mekanisk rengøring) eller gennemskylning med en ekstern væskekilde under højere tryk.
• Højviskøse væsker: Det anbefales generelt ikke at bruge en Annubar i flow, hvor viskositeten nærmer sig eller overstiger 50 centipoise, da det kan påvirke nøjagtigheden af differenstrykmålingen.
• Skrøbelighed: Selvom de er designet til at være robuste, er selve pitotrøret en relativt slank komponent, der kan være sårbar over for skader fra store partikler eller ekstreme vibrationer i røret.

Sammenligning med andre flowmålere

For at give et bedre perspektiv er her en tabel, der sammenligner Annubar flowmålere med andre almindelige typer af differenstryk-flowmålere.

Installationsovervejelser

For at sikre nøjagtig og pålidelig flowmåling er korrekt installation af Annubar flowmåleren afgørende. Måleren skal installeres i en lige sektion af røret, væk fra ventiler, bøjninger, pumper eller andre forstyrrelser. Selvom man altid bør konsultere producentens specifikke anbefalinger, kan følgende tages som en generel vejledning for minimumskrav til lige rørstrækninger:

• Efter en 90° bøjning: Minimum 8 rørdiametre opstrøms og 4 nedstrøms.
• Efter to 90° bøjninger i samme plan: Minimum 23 rørdiametre opstrøms og 4 nedstrøms.
• Efter en reduktion: Minimum 12 rørdiametre opstrøms og 4 nedstrøms.
• Efter en ekspansion: Minimum 18 rørdiametre opstrøms og 4 nedstrøms.
• Efter en ventil: Minimum 30 rørdiametre opstrøms og 4 nedstrøms.

Brug af en flowretter kan hjælpe med at reducere længden af de krævede lige rørstrækninger ved at stabilisere flowprofilen.

Ofte Stillede Spørgsmål (FAQ)

1. Hvilke væsker kan en Annubar flowmåler måle?

Annubar flowmålere er alsidige og kan måle væsker, gasser og damp, herunder vand, olie, naturgas, luft og damp i forskellige industrielle miljøer.

2. Hvordan adskiller en Annubar sig fra en måleblænde (orifice plate)?

I modsætning til måleblænder, der måler flow ved at begrænse flowvejen og forårsage et betydeligt tryktab, bruger Annubar flerpunkts trykmålinger for at minimere flowobstruktion og trykfald. Dette resulterer i en mere nøjagtig og energieffektiv måling, især i urolige flowforhold.

3. Kan Annubar flowmålere bruges i korrosive miljøer?

Ja, Annubar-sonder kan fremstilles af korrosionsbestandige materialer som rustfrit stål, Hastelloy eller andre speciallegeringer, hvilket gør dem velegnede til barske kemiske og petrokemiske anvendelser.

4. Hvilken vedligeholdelse kræves for Annubar flowmålere?

Regelmæssig inspektion af sonden og impulsledningerne anbefales for at forhindre blokering eller ophobning af snavs. Selve enheden har ingen bevægelige dele, hvilket reducerer mekanisk slitage og minimerer vedligeholdelsesbehovet.

5. Hvor nøjagtig er en Annubar flowmåler?

Typisk giver Annubar flowmålere en nøjagtighed inden for ±1% til ±2% af den målte flowrate, afhængigt af installationskvaliteten og væskeforholdene.

Konklusion

Annubar flowmåleren repræsenterer en pålidelig og nøjagtig løsning til måling af væskeflow i en bred vifte af industrielle anvendelser. Ved at anvende flere trykfølende punkter forbedrer den målenøjagtigheden betydeligt sammenlignet med traditionelle enkeltpunkts differenstrykenheder. Dens robuste design, minimale tryktab og nemme installation gør den til et populært valg for ingeniører og operatører, der søger pålidelige flowdata. En grundig forståelse af dens funktionsprincipper, installationskrav og anvendelsesegnethed er afgørende for at vælge den rigtige flowmålingsteknologi til en given proces.
