ALCAP Alfa Laval Centrifugens Funktion Forklaret

Introduktion til Marine Centrifugalseparatorer

I hjertet af ethvert moderne skibs maskinrum findes udstyr, der er afgørende for motorens levetid og effektivitet. Blandt det mest vitale udstyr er den højhastigheds centrifugalseparator. Denne enhed er designet til at rense smøreolier og brændstoffer for vand og faste partikler, også kendt som slam. Uden effektiv rensning kan disse forurenende stoffer forårsage alvorlig slitage på motorkomponenter, reducere effektiviteten og i værste fald føre til motorhavari. En af de førende teknologier på dette område er ALCAP-systemet fra Alfa Laval, en avanceret løsning designet til at håndtere de udfordringer, der er forbundet med moderne brændstoffer og smøremidler.

Grundprincippet bag Centrifugalseparering

Princippet bag en centrifuge er i sin essens simpelt, men yderst effektivt. Det udnytter centrifugalkraften, som genereres, når en beholder, kendt som skålen (bowl), roterer med ekstremt høje hastigheder. Denne rotation skaber en kraft, der er mange tusinde gange stærkere end tyngdekraften. Når en blanding af væsker med forskellig densitet, som f.eks. olie og vand, samt faste partikler, føres ind i den roterende skål, bliver de tungere komponenter (vand og slam) slynget udad mod skålens periferi. Den lettere komponent, i dette tilfælde den rene olie, forbliver tættere på centrum af rotationen. Denne adskillelse gør det muligt at fjerne forureningerne kontinuerligt eller periodisk, hvilket efterlader en ren og brugbar olie. Den høje kinetiske energi og de enorme kræfter, der genereres, kræver en robust konstruktion og præcis styring for at sikre sikker og effektiv drift.

ALCAP-teknologien: Purifier vs. Clarifier

ALCAP-separatoren fra Alfa Laval er en alsidig maskine, der kan konfigureres til at fungere på to primære måder: som en purifier (renser) eller som en clarifier (klarer). Valget afhænger af mængden af vand i olien.

• Purifier-tilstand: Når olien indeholder en betydelig mængde vand, anvendes purifier-tilstanden. I denne konfiguration udledes det separerede vand kontinuerligt gennem en separat vandudgang. Dette er den mest almindelige driftstilstand for rensning af brændstofolie, som ofte er forurenet med havvand.
• Clarifier-tilstand: Hvis olien kun indeholder små mængder vand og primært faste partikler, kan separatoren fungere som en clarifier. Her udledes vandet ikke kontinuerligt, men samles sammen med slammet ved skålens periferi og udledes periodisk under en slamudtømningscyklus.

Denne fleksibilitet gør ALCAP-systemet ideelt til de varierende forhold, man møder i marin drift.

Anvendelsesområder og Olietyper

En Alfa Laval marine separator er designet til at håndtere en bred vifte af smøreolier og lavviskøse brændstofolier. Effektiviteten afhænger af oliens viskositet og den korrekte driftstemperatur. Systemet kan behandle:

• Destillat: Viskositet på 1,5 - 5,5 cSt ved 40 °C.
• Marine Diesel Oil (MDO): Viskositet op til 13 cSt ved 40 °C.
• Intermediate Fuel Oil (IFO) og Heavy Fuel Oil (HFO): Viskositet fra 30 til 380 cSt ved 50 °C.
• Smøreolier: Inkluderer R&O-typer, detergente olier og dampturbineolier.

Det er vigtigt at bemærke, at mens separatoren er yderst effektiv til at fjerne visse forureninger, er der andre, den ikke kan fjerne.

For at opnå optimale resultater, især med fjernelse af fine katalytiske partikler, kræves en langsom gennemstrømningshastighed (throughput).

Den Detaljerede Separationsproces

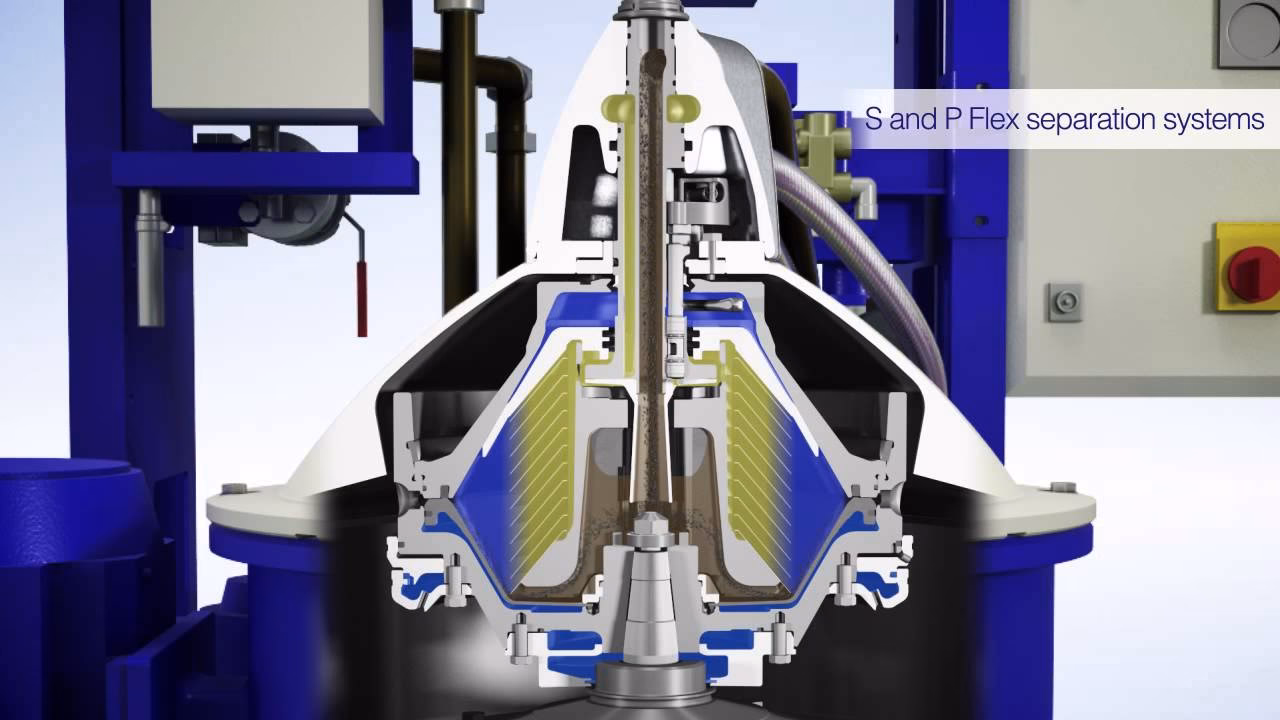

For at forstå maskinens effektivitet, må vi se nærmere på, hvad der sker inde i den roterende skål under drift. Hele processen er en nøje orkestreret sekvens af begivenheder.

Væskestrømning og Adskillelse

Den urensede olie føres ind i separatoren gennem et indløbsrør og ledes ned i fordeleren (distributor) i bunden af skålen. Herfra presses olien udad og opad ind i en stak af koniske tallerkener, kendt som 'disc stack'. Disse tallerkener er placeret med meget lille afstand imellem sig og skaber smalle kanaler. Det er her, den egentlige separationsproces finder sted.

På grund af centrifugalkraften presses de tungere vanddråber og slampartikler udad langs undersiden af tallerkenerne mod skålens periferi. Den lettere, rene olie tvinges indad og opad mod centrum af skålen. Den rensede olie samles øverst og pumpes ud af separatoren ved hjælp af en indbygget pumpe, en såkaldt 'paring disc'. Samtidig bevæger det separerede vand og slam sig ud til slamrummet ved skålens yderkant, hvor det opsamles, indtil det er tid til en udledning.

Nøglekomponenten: Gravity Disc

En af de mest kritiske komponenter i purifier-tilstand er den såkaldte gravity disc, også kendt som en dæmningsring. Denne ring er placeret ved vandudløbet og dens indre diameter bestemmer placeringen af grænsefladen (interface) mellem olie og vand inde i skålen.

• En gravity disc med en større huldiameter vil flytte grænsefladen tættere på skålens centrum.
• En gravity disc med en mindre huldiameter vil flytte grænsefladen længere ud mod periferien.

Valget af den korrekte størrelse gravity disc er afgørende for at opnå en stabil og effektiv separation. Størrelsen afhænger af oliens densitet, viskositet og driftstemperaturen. Et forkert valg kan føre til, at olie går tabt via vandudløbet, eller at vand forbliver i den rensede olie. I clarifier-tilstand erstattes gravity disc'en med en 'clarifier disc', som helt blokerer for vandudløbet.

Slamudtømningsmekanismen: En Hydraulisk Operation

Periodisk skal det opsamlede slam og vand fjernes fra skålen. Dette sker gennem en proces kaldet slamudtømning (sludge discharge). Bunden af separatorskålen, kendt som 'sliding bowl bottom', er bevægelig. Under normal drift holdes den lukket af et hydraulisk tryk fra 'lukkende vand' (closing water).

Når en udledning skal finde sted, sker følgende:

1. Olietilførslen stoppes.
2. Forskydningsvand (displacement water) tilføres for at skubbe den resterende olie væk fra slamrummet og ind mod centrum for at minimere olietab.
3. 'Åbnende vand' (opening water) tilføres det hydrauliske system. Dette får trykket, der holder skålbunden lukket, til at falde.
4. Trykket fra væsken inde i skålen presser nu den bevægelige bund nedad på en brøkdel af et sekund. Dette åbner en række porte i skålens periferi.
5. Centrifugalkraften slynger øjeblikkeligt slam og vand ud gennem portene.
6. Umiddelbart efter lukkes systemet igen ved at tilføre 'lukkende vand', og processen kan starte forfra.

Hele denne cyklus er automatiseret og tager kun få sekunder, hvilket sikrer minimal afbrydelse af renseprocessen.

Ofte Stillede Spørgsmål (FAQ)

Hvad er hovedfunktionen af en ALCAP-centrifuge?

Hovedfunktionen er at rense marine brændstof- og smøreolier ved at fjerne vand og faste partikler (slam) ved hjælp af centrifugalkraft. Dette beskytter motoren mod slitage, forbedrer forbrændingen og øger den generelle driftssikkerhed.

Hvorfor er en 'gravity disc' så vigtig?

En gravity disc er afgørende i purifier-tilstand, da dens størrelse bestemmer placeringen af olie/vand-grænsefladen inde i skålen. En korrekt valgt gravity disc sikrer maksimal separationseffektivitet og forhindrer tab af olie eller forurening af den rensede olie med vand.

Hvad er forskellen på procesvand og driftsvand?

Procesvand (process water) er det vand, der bruges til at skabe den indledende vandforsegling i skålen, før olien tilføres. Driftsvand (operating water) er det vand, der bruges i det hydrauliske system til at åbne og lukke skålen under en slamudtømningscyklus.

Kan en separator fjerne alle urenheder fra olie?

Nej. En centrifuge er yderst effektiv til at fjerne stoffer med en anden densitet end olien, såsom vand, slam, natrium og katalytiske finstoffer. Den kan dog ikke fjerne opløste stoffer som vanadium og svovl, da disse er kemisk bundet i olien.

Konklusion

ALCAP Alfa Laval centrifugalseparatoren er et stykke avanceret ingeniørkunst, der spiller en uundværlig rolle i moderne marin drift. Gennem en præcis anvendelse af fysiske principper sikrer den, at motorer og andet maskineri forsynes med ren olie, fri for skadelige forureninger. Forståelsen af dens komponenter, såsom den altafgørende gravity disc, og processer som den hydraulisk styrede slamudtømning, er essentiel for enhver maskinmester, der stræber efter at opnå maksimal effektivitet og pålidelighed om bord.
