Effektiv HMI: Fremhævningens Vigtighed

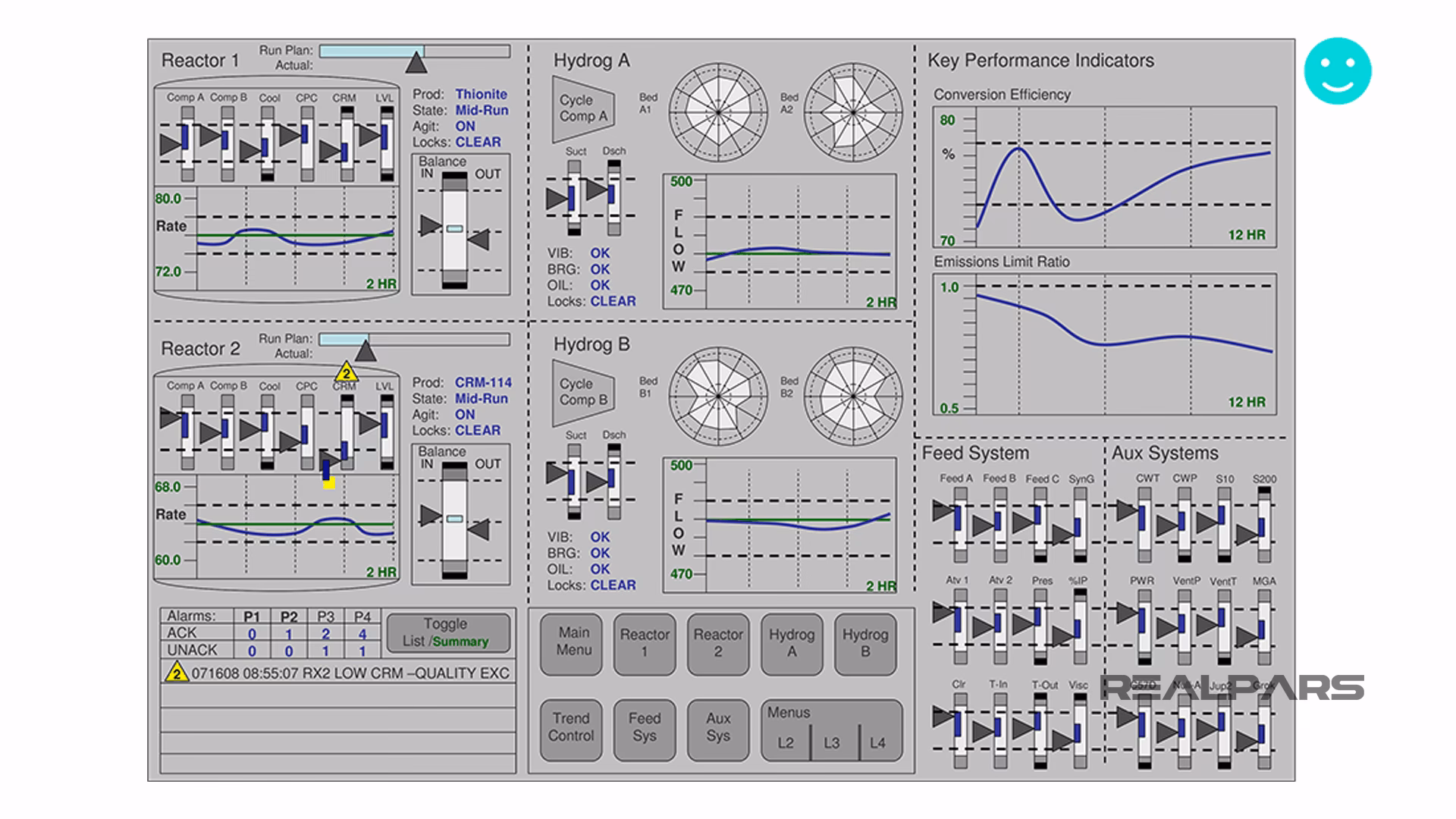

Værdien af en hammer bedømmes ud fra, hvor godt den slår et søm i, og kvaliteten af en skovl vurderes ud fra dens evne til at grave et hul effektivt. På samme måde stammer værdien af et HMI/SCADA-projekt (Human Machine Interface) fra, hvor godt det kan udføre den opgave, det blev skabt til. Grafikken i et HMI-projekt er vigtig, ikke fordi den er æstetisk tiltalende eller visuelt interessant, men fordi den kan gøre projektet til et mere effektivt værktøj i hænderne på operatøren. Alt ved et HMI-projekt bør fokusere på ét specifikt formål: at gøre det til det bedst mulige værktøj. Designvalg for dit HMI-projekt bør altid dikteres af ét spørgsmål: Hvordan kan HMI'en maksimere operatørens effektivitet?

En optimeret HMI kan gøre en operatør mere effektiv ved at formidle vigtig information på en klar og umiddelbar måde. Det er afgørende altid at have slutbrugerne af dit HMI-projekt i tankerne. Det er dem, der vil bruge systemet regelmæssigt, og hvis HMI'en ikke fungerer for dem, vil den i det væsentlige være værdiløs. For at hjælpe dig med at designe HMI-skærme, der er optimeret til at forbedre ydeevnen, har vi samlet flere designtips, der dækker et af de mest kraftfulde designprincipper, du kan bruge: at skabe fremhævning.

Hvorfor er Fremhævning så Afgørende?

Uanset hvor automatiseret en fremstillingsproces måtte være, er der stadig et behov for en operatør til at overvåge den, kontrollere den og til tider gribe ind for at løse problemer. En højtydende HMI kan hjælpe operatører med hurtigt at vurdere, hvad der skal gøres. For at opnå dette er det vigtigt, at en HMI er designet til at vise operatøren, hvad der er vigtigt, ved bevidst at henlede opmærksomheden på det. Den bedste måde at gøre dette på er gennem et designprincip kaldet fremhævning. I konteksten af HMI-design betyder brug af fremhævning at give et objekt, en komponent eller et datapunkt særlig vigtighed eller betydning. Dit mål bør være at trække operatørens opmærksomhed hen på den vigtige information, de har brug for for at udføre deres job effektivt. Hvis et HMI-projekt gør dette godt, er resultatet mere effektive operatører, der finder og løser problemer hurtigt, hvilket minimerer nedetid og potentielle sikkerhedsrisici.

Hvad skal Fremhæves? Kunsten at Prioritere

For effektivt at kunne bruge fremhævning skal du først afgøre, hvilken information der er mest afgørende for operatøren at se. For at gøre dette skal du evaluere HMI-skærmen og rangordne informationen og funktionerne efter, hvor vigtige de hver især er for operatørens job. Jo højere vigtighed, jo mere fremhævning skal det have for hurtigt at fange operatørens opmærksomhed. Husk, at dette hierarki af vigtighed kan ændre sig fra operatør til operatør, og du kan have brug for at indhente feedback fra brugerne for at skræddersy hver HMI-skærm til at opfylde individuelle behov. En god metode er at stille spørgsmål som: Hvilken information kræver en øjeblikkelig handling? Hvilke data er nødvendige for at vurdere processens sundhedstilstand? Hvilke funktioner bruges oftest? Svarene på disse spørgsmål vil danne grundlaget for dit visuelt hierarki.

Fire Kraftfulde Teknikker til at Skabe Fremhævning

Der er flere måder at give ét element fremhævning over et andet, men de fire enkleste og mest kraftfulde teknikker, du kan bruge, er størrelse, farve, position og isolering. Lad os dykke ned i hver enkelt.

1. Fremhævning gennem Størrelse

Princippet er simpelt: større objekter fanger vores opmærksomhed mere end mindre objekter. Det menneskelige øje er utroligt dygtigt til at finde mønstre, og alt, hvad der bryder et mønster, vil øjeblikkeligt tiltrække vores opmærksomhed. Hvis alle elementer på en skærm er lige store, vil intet skille sig ud. Men hvis ét element er markant større end de andre, vil det dominere visuelt. I HMI-design kan dette anvendes meget direkte: jo større et element på skærmen er, jo mere opmærksomhed vil det kræve. Dette er især nyttigt for kritiske knapper som "Nødstop" eller for visning af en central alarmstatus. Det er dog vigtigt at bruge størrelse med omtanke. Hvis alt gøres stort i et forsøg på at gøre det vigtigt, ender intet med at være vigtigt.

2. Fremhævning gennem Farve

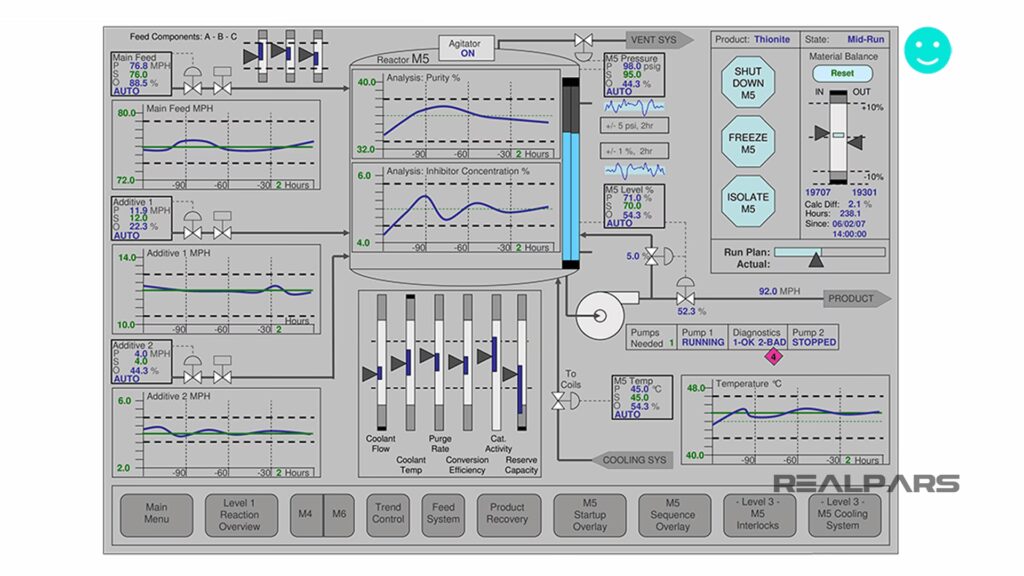

Farve er et af de mest effektive værktøjer til datavisualisering og til at skabe fremhævning. Ligesom med størrelse, skaber en farve, der bryder med et mønster, opmærksomhed. Jo mere en farve står i kontrast til sine omgivelser, jo mere fremhævning vil den have. I HMI-design er farve især nyttig til at skabe effektive alarmer. For hurtigt at fange en operatørs øjne, skal du bruge en farve, der let skiller sig ud. For at gøre dette skal farven være unik på skærmen. Hvis din HMI-skærm overvejende er blå, skal du ikke gøre din alarm blå – gør den orange eller rød. Den generelle regel for farven på HMI-skærme, i henhold til standarder som ISA-101, er at holde dem neutrale og monotone. Grå er et fremragende valg, fordi det reducerer visuel støj og øjenbelastning, og det giver farver mulighed for at "poppe" ud og maksimere fremhævningen. Tænk på en grå baggrund, hvor normale procesværdier vises i en afdæmpet farve, mens en kritisk alarm lyser op i en mættet rød farve. Det er umuligt at overse.

3. Fremhævning gennem Position

I vestlige kulturer læser vi typisk fra top til bund og fra venstre mod højre. Som et resultat er vores øjne trænet til at bevæge sig over en side på en bestemt måde, ofte beskrevet som et F-formet mønster. Du kan udnytte dette ved at placere elementer, du vil fremhæve, på steder, hvor vores øjne forventer at se dem. Objekter af høj betydning bør placeres øverst til venstre på en side. Dette princip kan effektivt bruges i HMI-skærme. For at gøre dette kan du opdele skærmen i fire kvadranter. Den øverste venstre kvadrant er den mest berejste af seerens øje, så det er førsteklasses "fast ejendom"; hvad end du placerer der, vil blive bemærket først. Den nederste højre kvadrant er mindre berejst; information placeret der vil stadig blive set, men vil have mindre umiddelbar betydning. Brug denne viden til at placere de vigtigste statusindikatorer og alarmer øverst til venstre, mens mindre vigtige oplysninger kan placeres længere nede og til højre.

4. Fremhævning gennem Isolering

Et objekt, der er adskilt fra en gruppe, skiller sig ud, fordi det er isoleret. Isolering skabes, når et objekt har tomt rum omkring sig; dette skaber fremhævning, som let kan fange en seers øje. Jo mere tomt rum omkring et objekt, jo mere fremhævning vil objektet have. Dette er også kendt som "negativt rum" eller "hvidt rum". For effektivt at bruge isolering i et HMI-projekt skal du sørge for, at din HMI-skærm ikke er rodet. Jo mere information der vises på en HMI-skærm, jo sværere er det at henlede en operatørs opmærksomhed på en bestemt del af den. Hold dine skærme enkle, og det vil være lettere for operatører at fokusere på det, der er vigtigt. Jo enklere skærmen er, jo mere fremhævning vil hvert element på skærmen have.

Kombination af Teknikker for Maksimal Effekt

Hver af disse teknikker kan bruges alene, men de kan også kombineres for at skabe fremhævning med endnu større effekt. Brug flere fremhævningsteknikker til at skabe et klart hierarki af vigtighed for hvert element på skærmen. Forestil dig en kritisk alarm for højt tryk i en tank. For at maksimere dens effekt kan vi gøre alarmindikatoren stor (størrelse), farve den stærkt rød mod en grå baggrund (farve), placere den i øverste venstre hjørne af skærmen (position) og sikre, at der er rigeligt med tomt rum omkring den (isolering). Resultatet er en alarm, der er praktisk talt umulig at ignorere. Eksperimenter med forskellige kombinationer for at finde og skabe den ønskede effekt. Husk, at målet med at bruge fremhævning i dit HMI-projekt er at gøre det til et mere effektivt værktøj i hænderne på operatøren.

Oversigtstabel over Fremhævningsteknikker

Ofte Stillede Spørgsmål (FAQ)

Er æstetik slet ikke vigtigt i HMI-design?

Mens det primære mål er funktion og effektivitet, er æstetik ikke fuldstændig irrelevant. En ren, professionel og konsistent æstetik kan bidrage til brugerens tillid til systemet og reducere den kognitive belastning. Et rodet og inkonsistent design kan virke uprofessionelt og stressende. Dog skal funktionen altid prioriteres over formen. En smuk HMI, der er ineffektiv, er en dårlig HMI.

Hvilken farve er bedst til en HMI-baggrund?

En neutral, afdæmpet farve som lysegrå eller mediumgrå anbefales ofte. Disse farver reducerer øjenbelastning under lange vagter og fungerer som en fremragende baggrund, der lader alarmfarver som rød, gul og orange stå klart frem. Undgå stærkt mættede baggrunde samt ren hvid eller sort, da de kan forårsage blænding eller gøre det svært at læse tekst.

Hvor meget information er for meget på én skærm?

Der er ingen fast regel, men målet er "at-a-glance" forståelse. Hvis en operatør skal lede efter information eller bruge mere end et par sekunder på at forstå skærmens tilstand, er den sandsynligvis for rodet. En god tilgang er at prioritere nådesløst. Vis kun den information, der er nødvendig for den specifikke opgave, skærmen er designet til. Flyt sekundær eller mindre hyppigt anvendt information til separate, let tilgængelige underskærme.
