Guide til Allen-Bradley 2711P-RP1 Logikmodul

I hjertet af mange moderne industrielle automatiseringssystemer finder man en afgørende komponent, der fungerer som hjernen bag operatørpanelet: logikmodulet. Allen-Bradley / Rockwell Automations 2711P-RP1 er netop sådan en enhed – en central processor designet til at drive PanelView Plus-terminaler. Dette modul er ikke bare et stykke hardware; det er den motor, der eksekverer applikationslogik, håndterer kommunikation med PLC'er og andre enheder, og i sidste ende muliggør den visuelle interaktion mellem menneske og maskine (HMI). At forstå dets rolle, kapaciteter og kompatibilitet er essentielt for enhver ingeniør, tekniker eller systemintegrator, der arbejder med Rockwells automationsplatform.

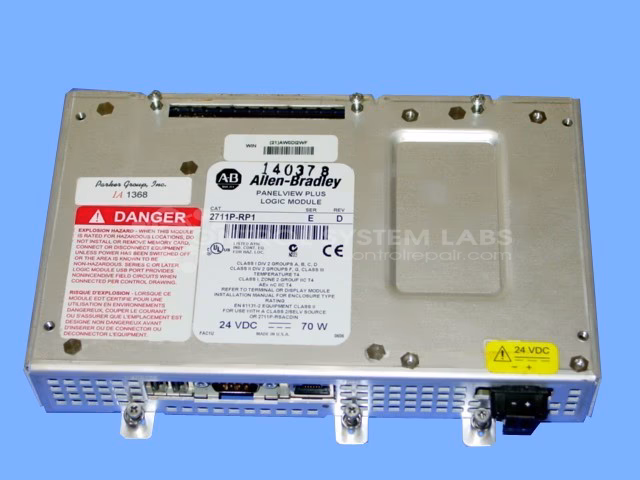

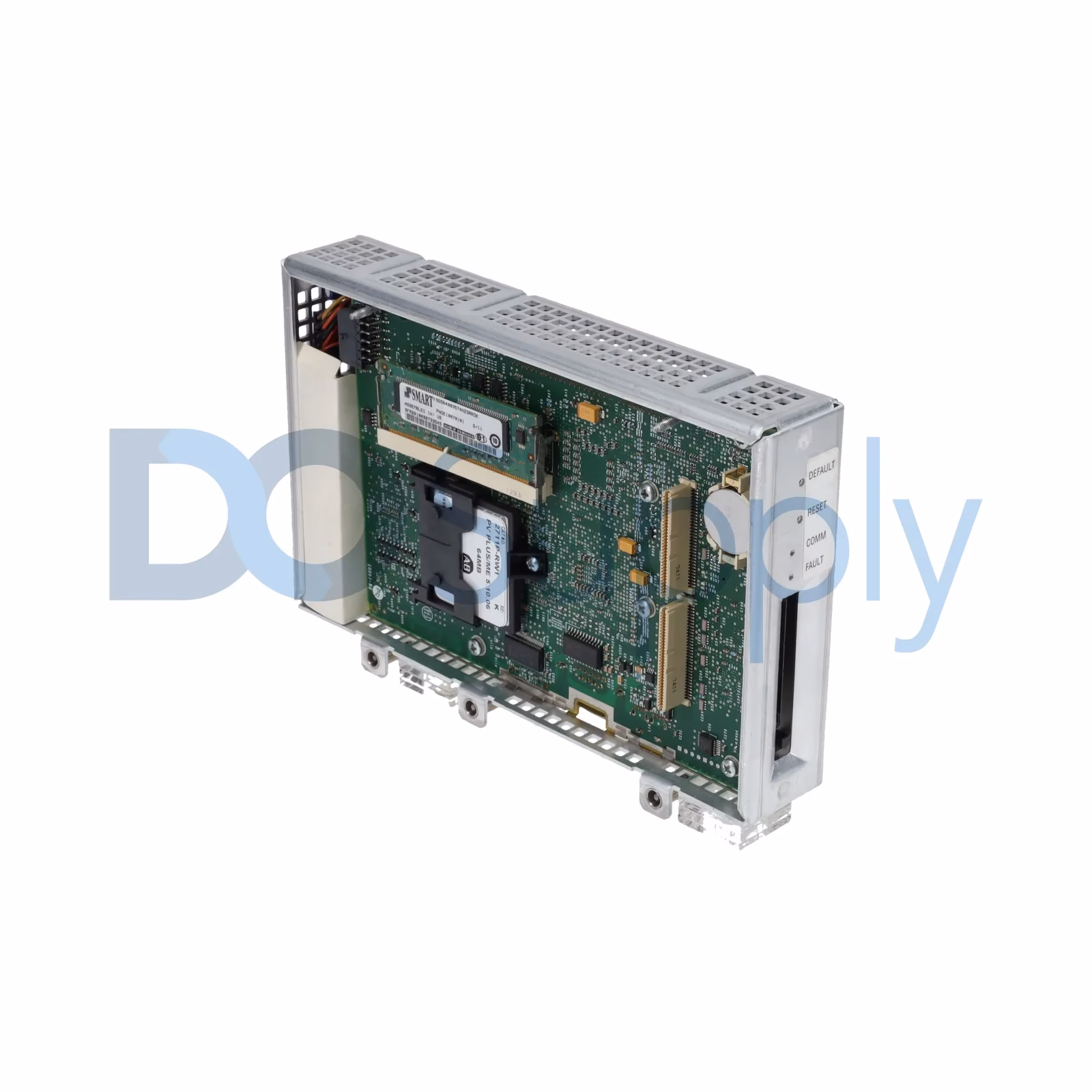

Hvad er et 2711P-RP1 Logikmodul Præcist?

For at forstå 2711P-RP1 fuldt ud, må man se det som den udskiftelige computerdel af en PanelView Plus-terminal. Mens displaymodulet giver den visuelle og taktile grænseflade (skærmen), er det logikmodulet, der indeholder processorkraften, hukommelsen og kommunikationsportene. Det er ansvarligt for at køre den HMI-applikation, der er udviklet i FactoryTalk View Studio Machine Edition (ME) softwaren. Uden et fungerende logikmodul er displayet blot en passiv skærm.

Dets primære opgaver inkluderer:

• Applikationseksekvering: Kørsel af den brugerdefinerede HMI-applikation, som viser data, alarmer og grafiske elementer.
• Databehandling: Håndtering af logik, scripts og datalogning internt i HMI-terminalen.
• Kommunikation: Styring af dataudveksling med automationscontrollere (som f.eks. ControlLogix eller CompactLogix PLC'er) via netværk som EtherNet/IP eller seriel kommunikation.
• Håndtering af Perifere Enheder: Styring af input fra USB-enheder som tastaturer, mus eller lagerenheder.

Denne modulære tilgang giver en enorm fleksibilitet. Hvis et logikmodul svigter, eller hvis der er behov for en opgradering til en mere kraftfuld version, kan det udskiftes uden at skulle udskifte hele HMI-terminalen, hvilket sparer både tid og omkostninger.

Tekniske Specifikationer og Funktioner

Selvom det er en standardkomponent, har 2711P-RP1 et sæt specifikke tekniske egenskaber, der definerer dets ydeevne. Det er designet til at være en solid basismodel for en bred vifte af applikationer.

Disse specifikationer gør modulet velegnet til mellemstore HMI-applikationer, hvor der er behov for pålidelig kommunikation og en responsiv brugerflade, men hvor de mest krævende funktioner som komplekse databaser eller avanceret scripting ikke er nødvendige. Dets pålidelighed i industrielle miljøer er en af dets største styrker.

Kompatibilitet: Nøglen til Systemdesign

En af de vigtigste overvejelser ved brug af 2711P-RP1 er dets kompatibilitet. Dette modul er specifikt designet til at fungere med en bestemt generation af PanelView Plus-terminaler. Det er afgørende at parre det med det korrekte displaymodul. 2711P-RP1 er kompatibelt med displaymoduler fra PanelView Plus-serien, specifikt størrelserne 700, 1000, 1250 og 1500. Dette dækker et bredt spektrum af skærmstørrelser, fra 6.5 tommer op til 15 tommer.

Det er vigtigt at bemærke, at det ikke er kompatibelt med den nyere PanelView Plus 6 eller PanelView 5000 serie, som bruger andre logikmoduler. Korrekt parring sikrer, at alle forbindelser passer, og at strøm- og datakommunikationen mellem de to moduler fungerer fejlfrit. Denne modularitet er en kernefilosofi i Allen-Bradleys design, hvilket fremmer en lang levetid for systemerne og letter vedligeholdelse og opgradering.

Typiske Anvendelsesområder

Du vil typisk finde 2711P-RP1 logikmodulet i en bred vifte af industrier, hvor der er behov for robust og pålidelig operatørinteraktion. Dets anvendelsesområder spænder vidt:

• Produktionslinjer: Til overvågning og styring af samlebånd, hvor operatører skal kunne starte/stoppe processer, se produktionsdata og reagere på alarmer.
• Proceskontrol: I anlæg til f.eks. vandbehandling eller kemisk produktion, hvor operatører overvåger tryk, temperaturer og flow i realtid.
• Emballeringsmaskiner: Til indstilling af maskinparametre, valg af opskrifter og fejlfinding på komplekse emballeringsmaskiner.
• Materialehåndtering: Styring af transportbånd, sorteringssystemer og robotter i logistikcentre og varehuse.

I alle disse scenarier er en stabil og forudsigelig HMI-ydelse afgørende for at opretholde en effektiv og sikker drift. 2711P-RP1 leverer den nødvendige driftssikkerhed for at holde disse kritiske operationer kørende.

Ofte Stillede Spørgsmål (FAQ)

Kan jeg erstatte et defekt 2711P-RP1 modul direkte?

Ja, i de fleste tilfælde kan et defekt 2711P-RP1 modul udskiftes med et nyt af samme model. Det er dog vigtigt at sikre, at den originale applikationsfil (.mer) er tilgængelig, da den skal overføres til det nye modul. Sørg også for at firmware-versionen er kompatibel med din applikation og PLC-system.

Hvad er forskellen på 2711P-RP1 og et 2711P-RP8D modul?

Forskellen ligger primært i ydeevne og funktioner. Modeller med højere numre (som RP8) har typisk mere RAM, mere lagerplads, hurtigere processorer og ofte flere kommunikationsporte eller forbedrede funktioner. 2711P-RP1 er en basismodel, mens RP8D er en mere avanceret model med forbedret ydeevne og ofte DC-strømindgang.

Hvilken software skal jeg bruge til at programmere modulet?

Programmering og konfiguration af HMI-applikationer til 2711P-RP1 sker udelukkende med Rockwell Automations software, specifikt FactoryTalk View Studio for Machine Edition (ME). Her designer man skærmbilleder, konfigurerer tags, opretter alarmer og bygger den færdige applikationsfil, som downloades til modulet.

Hvordan opdaterer jeg firmwaren på et 2711P-RP1 modul?

Firmware-opdateringer udføres ved hjælp af et værktøj kaldet Firmware Upgrade Wizard, som er en del af Rockwell Softwares værktøjspakke. Processen indebærer at forbinde en computer til terminalen (typisk via Ethernet eller USB) og følge vejledningen i værktøjet for at overføre den nye firmware. Det er en kritisk proces, der skal udføres med forsigtighed.

Sammenfattende er 2711P-RP1 logikmodulet en arbejdshest inden for industriel automation. Det er en fundamental byggeklods, der giver den nødvendige intelligens til PanelView Plus-terminaler, og muliggør skabelsen af effektive og intuitive HMI-løsninger. Dets robuste design og problemfri integration i Rockwells økosystem gør det til et foretrukket valg for utallige automationsprojekter verden over.
