2-vejs Manifoldventil: En Komplet Guide

I enhver industriel proces, hvor væsker eller gasser håndteres, er præcis og pålidelig kontrol afgørende for både effektivitet og sikkerhed. Manifoldventiler er en central komponent i disse systemer, da de tilbyder en kompakt og effektiv løsning til at styre, isolere og regulere flow. Blandt de forskellige typer er 2-vejs manifoldventilen en fundamental enhed, der anvendes i utallige applikationer. Denne artikel vil dykke ned i, hvad en 2-vejs manifoldventil er, hvordan den fungerer, dens primære anvendelser, og hvordan man vælger og vedligeholder den korrekt.

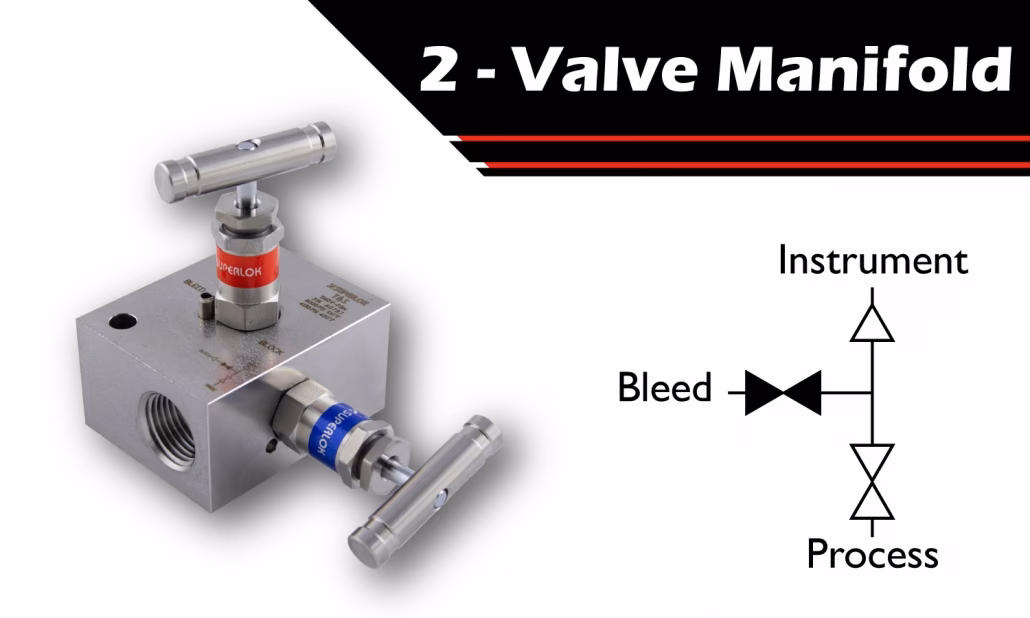

Hvad er en 2-vejs Manifoldventil?

En 2-vejs manifoldventil er en kompakt enhed, der integrerer to separate ventiler i ét enkelt ventilhus: en blokeringsventil (også kendt som en isolationsventil) og en udluftningsventil (også kendt som en vent-ventil). Denne konstruktion giver en strømlinet løsning til at isolere et instrument, såsom en trykmåler eller en transmitter, fra hovedprocessen og efterfølgende sikkert udlufte det indespærrede tryk. Ved at kombinere disse funktioner i én blok reduceres antallet af potentielle lækagepunkter, systemets samlede størrelse minimeres, og installationen forenkles betydelig.

Blokeringsventilen er typisk den første ventil i flowretningen og bruges til at åbne eller lukke forbindelsen til processen. Udluftningsventilen bruges til at frigive trykket fra instrumentets side, efter at blokeringsventilen er lukket. Dette er essentielt for opgaver som kalibrering, vedligeholdelse eller udskiftning af instrumenter uden at skulle lukke hele systemet ned.

Kernefunktioner og Deres Betydning

2-vejs manifoldventiler udfører flere kritiske opgaver, der er essentielle for sikker og effektiv drift af væskesystemer.

Isolering

Den primære funktion er isolering. Ved at lukke blokeringsventilen kan en operatør fuldstændigt afbryde flowet til et specifikt instrument eller en del af systemet. Dette skaber et sikkert arbejdsmiljø for teknikere, der skal udføre vedligeholdelse, da det forhindrer utilsigtet frigivelse af procesvæske eller gas under højt tryk.

Udluftning

Efter isolering er udluftning den næste afgørende funktion. Udluftningsventilen tillader kontrolleret frigivelse af det resterende tryk mellem blokeringsventilen og instrumentet. Dette trin er afgørende for at undgå pludselige trykudslip, når instrumentet fjernes, hvilket kan være farligt for personalet og skadeligt for udstyret.

Trykregulering og Flowkontrol

Selvom dens primære formål ikke er finjustering, kan en 2-vejs manifoldventil også bruges til grundlæggende trykregulering og flowkontrol i visse applikationer. Ved delvist at åbne blokeringsventilen kan man i nogen grad styre flowhastigheden, selvom nåleventiler ofte er bedre egnet til præcis regulering.

Sammenligning af Forskellige Manifoldtyper

For at forstå 2-vejs manifoldventilens plads i systemdesign er det nyttigt at sammenligne den med 3-vejs og 5-vejs manifolder. Hver type er designet til specifikke applikationer.

Anvendelser på Tværs af Industrier

Fleksibiliteten og pålideligheden af 2-vejs manifoldventiler gør dem uundværlige i en bred vifte af industrier.

• Olie- og Gasindustrien: Bruges i vid udstrækning ved brøndhoveder, rørledninger og forarbejdningsanlæg til at isolere trykinstrumenter og sikre nøjagtige målinger og sikker drift.
• Kemisk Forarbejdning: I miljøer med aggressive eller farlige kemikalier er sikker isolering afgørende. Materialer som rustfrit stål og speciallegeringer sikrer modstandsdygtighed over for korrosion.
• Vandbehandling: Kommunale og industrielle vandbehandlingsanlæg bruger disse ventiler til at regulere flow og tryk i filtrerings-, desinfektions- og distributionsprocesser.
• Elproduktion: I kraftværker er præcis overvågning af tryk i dampkedler og turbiner kritisk for effektivitet og sikkerhed. 2-vejs manifolder muliggør sikker vedligeholdelse af de nødvendige instrumenter.

Valg af Materialer og Design

Valget af den rigtige 2-vejs manifoldventil afhænger af flere faktorer, herunder procestryk, temperatur, medietype og miljøforhold. Materialevalget er især vigtigt for at sikre lang levetid og pålidelighed.

• 316 Rustfrit Stål: Det mest almindelige materiale på grund af dets fremragende korrosionsbestandighed og holdbarhed. Ideelt til de fleste industrielle applikationer.
• Kulstofstål: En mere omkostningseffektiv løsning til applikationer, hvor korrosion ikke er en stor bekymring, f.eks. i olie- og gassystemer med ikke-korrosive medier.
• Speciallegeringer (f.eks. Monel®, Hastelloy®): Bruges i ekstremt barske miljøer, såsom i marineapplikationer eller ved håndtering af stærkt korrosive kemikalier, hvor standardmaterialer ikke er tilstrækkelige.

Designkonfigurationer inkluderer direkte montering (hvor ventilen monteres direkte på instrumentet) og fjernmontering (hvor ventilen installeres separat og forbindes via rør). Valget afhænger af pladsforhold og systemlayout.

Korrekt Drift og Vedligeholdelse

For at sikre optimal ydeevne og sikkerhed er det vigtigt at følge korrekte driftsprocedurer. Ved isolering af et instrument er den korrekte rækkefølge:

1. Luk blokeringsventilen helt for at afbryde forbindelsen til processen.
2. Åbn forsigtigt udluftningsventilen for at frigive det indespærrede tryk.
3. Kontroller, at trykket er helt aflastet, før arbejdet med instrumentet påbegyndes.

Regelmæssig vedligeholdelse er også afgørende. Dette inkluderer:

• Inspektion: Kontroller jævnligt for tegn på slitage, korrosion eller lækager.
• Rengøring: Sørg for, at udluftningsporten er fri for snavs og blokeringer.
• Funktionstest: Test ventilernes funktion periodisk for at sikre, at de åbner og lukker korrekt og giver en tæt forsegling.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den primære fordel ved at bruge en 2-vejs manifoldventil i stedet for to separate ventiler?

Den største fordel er den kompakte integration. Ved at kombinere to ventiler i ét hus reduceres antallet af gevindforbindelser, hvilket minimerer risikoen for lækager, sparer plads og forenkler installationen markant.

Hvilket materiale er bedst til en 2-vejs manifoldventil?

316 rustfrit stål er det mest almindelige og alsidige valg på grund af dets fremragende modstandsdygtighed over for korrosion og brede temperaturområde. Valget afhænger dog altid af den specifikke applikation og de medier, der håndteres.

Hvor ofte skal en 2-vejs manifoldventil vedligeholdes?

Det anbefales at inspicere manifoldventiler mindst hver sjette måned for synlige tegn på slitage eller korrosion. En årlig funktionstest anbefales for at sikre, at de fungerer korrekt og opretholder en tæt forsegling.

Kan en 2-vejs manifoldventil bruges til vakuumapplikationer?

Ja, mange 2-vejs manifoldventiler er designet til at fungere effektivt i både tryk- og vakuumapplikationer. Det er dog vigtigt at verificere producentens specifikationer for at sikre, at ventilen er egnet til det krævede vakuumniveau.

Hvad betyder 'anti-blowout' spindeldesign?

Et 'anti-blowout' spindeldesign er en sikkerhedsfunktion, der forhindrer spindlen i at blive skudt ud af ventilhuset, selv hvis pakdåsen svigter under højt tryk. Dette er en afgørende sikkerhedsfunktion i højtrykssystemer.

Konklusion

2-vejs manifoldventilen er en simpel, men yderst effektiv og uundværlig komponent i moderne industrielle systemer. Dens evne til at levere sikker isolering og udluftning i en kompakt og pålidelig pakke gør den til et førstevalg for tilslutning af trykinstrumenter. Ved at forstå dens funktion, vælge det rigtige materiale og design, og implementere en solid vedligeholdelsesplan kan virksomheder sikre en mere sikker, effektiv og pålidelig drift af deres væskekontrolsystemer.
